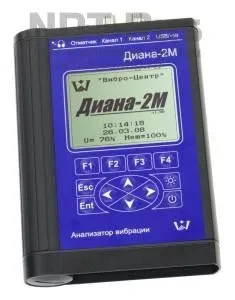

Диана-2М

Анализатор вибрации двухканальный "Диана-2М" (виброанализатор) предназначен для диагностики состояния и балансировки вращающегося оборудования.
Цена по запросу

Технические параметры виброанализатора "Диана-2М"

Прибор имеет жидкокристаллический низкотемпературный дисплей с разрешением 320х240 точек.

Прибор комплектуется виброакселерометрами пъезоэлектрического типа со встроенными предусилителями, обеспечивающими высокую чувствительность, помехозащищенность и линейность характеристик во всем частотном диапазоне измерений, и лазерным отметчиком фазы.

Измерительный тракт
Количество синхронно опрашиваемых каналов 3 (2 виброканала, 1фотоотметчик)
Рабочий диапазон частот (Гц) 3 - 10000
Частотный диапазон датчиков ВК-310A, Гц 3 - 5000
АЦП 15 бит
Аналоговое интегрирование одинарное, двойное
Диапазоны измерения
Виброускорение (м/с2) 0,3-100
Виброскорость (мм/с) 0,3-100
Виброперемещение (мкм) 5,0-500
Спектр
Граничная частота (кГц) Выбор из списка в диапазоне до 10 кГц
Число линий до 51200
Оконная функция Окно Хемминга
Энергонезависимая память (Flash)
Распределение Динамическое
Общий объем, Мб 64
Время хранения Неограниченно
Погрешность измерения
Предел основной допускаемой относительной погрешности при измерении общего уровня вибрации < 5%
Предел основной допускаемой относительной погрешности при использовании спектрального разложения < 5%
Спад АЧХ на граничных частотах < 3 дБ
Представление данных
Дисплей ЖКИ с подсветкой 320x240 точек
Порты для связи с компьютером
USB
Питание
Элементы Аккумуляторы тип АА 1.5 А*ч (NiMH)
Время зарядки Около 12 часов
Потребление прибора
В ждущем режиме 120 mA
В режиме регистрации 300 mA
В режиме регистрации с подсветкой 350 mA
Время работы прибора
Дежурный режим без подсветки 15 ч
Дежурный режим с подсветкой 10 ч
Режим регистрации без подсветки 7 ч
Режим регистрации с подсветкой 5 ч
Физические данные
Габаритные размеры, не более (мм) 200x140x38
Масса прибора, не более (кг) 1,5
Дополнительные функции
  • Динамическое уравновешивание роторов агрегатов в собственных подшипниках или на балансировочных станках (реализован алгоритм одно- и двухплоскостной балансировки)
  • Определение амплитудно-фазо-частотных характеристик механического оборудования в режимах разгона/выбега (в ПО Атлант)
  • Определение собственных частот колебаний конструкций методом импульсного возбуждения
  • Алгоритмы преобразования и анализа зарегистрированных вибросигналов
  • Анализ состояния короткозамкнутой клетки роторов асинхронных двигателей

В состав поставки виброанализатора "Диана-2М" входит программное обеспечение вибродиагностики "Атлант" и "Аврора-2000".

При помощи программы "Атлант" осуществляется хранение в компьютере вибросигналов и спектров. Передача информации из прибора в компьютер осуществляется по порту USB. В программе "Атлант" реализованы все необходимые временные и частотные преобразования вибросигналов, вайвлет-представление сигналов. Большую пользу при диагностике могут принести имеющиеся средства пространственной визуализации многомерных колебаний.

Для удобства работы, в состав программного обеспечения "Атлант" включены:

  • База данных с многоуровневым хранением информации;
  • Набор функций для проведения различных преобразований вибросигналов и их просмотра;
  • Набор автоматизированных экспертных систем для проведения различных диагностических работ, включая специальный язык "Паллада" для написания экспертных систем пользователем;
  • Программа "Диана" для проведения расчетов при проведении многоплоскостной балансировки и успокоения роторов;
  • Программа "Ариадна" для оперативного определение технического состояния подшипников качения.

Программа "Аврора-2000" позволяет на практике реализовать переход от ремонта вращающегося оборудования по системе ППР к обслуживанию и ремонту по техническому состоянию. Внедрение системы "Аврора-2000" не требует специальной подготовки обслуживающего персонала и при правильной реализации приносит максимально высокий экономический эффект.

Комплект поставки виброанализатора "Диана-2М"

Наименование Количество
1 Прибор "Диана-2М" 1 шт.
2 Датчики вибрации 2 шт.
3 Датчик тока 1 шт.
4 Отметчик фазы 1 шт.
5 Кабель для подключения к компьютеру (USB) 1 шт.
6 Сумка для переноски прибора 1 шт.
7 Кабели соединительные к вибродатчикам 2 шт.
8 Кабель соединительный к отметчику фазы 1 шт.
9 Блок питания к прибору 1 шт.
10 Стойка под отметчик фазы 1 шт.
11 Компакт диск с ПО "Атлант" и "Аврора-2000" 1 шт.
12 Руководство пользователя прибора Диана-2М 1 шт.
13 Руководство пользователя по ПО "Атлант" 1 шт.
14 Руководство пользователя по ПО "Аврора-2000" 1 шт.
15 Технический паспорт на вибродатчики 2 шт.

Конкретный комплект поставки указан в паспорте прибора и может отличатся от указанного выше
