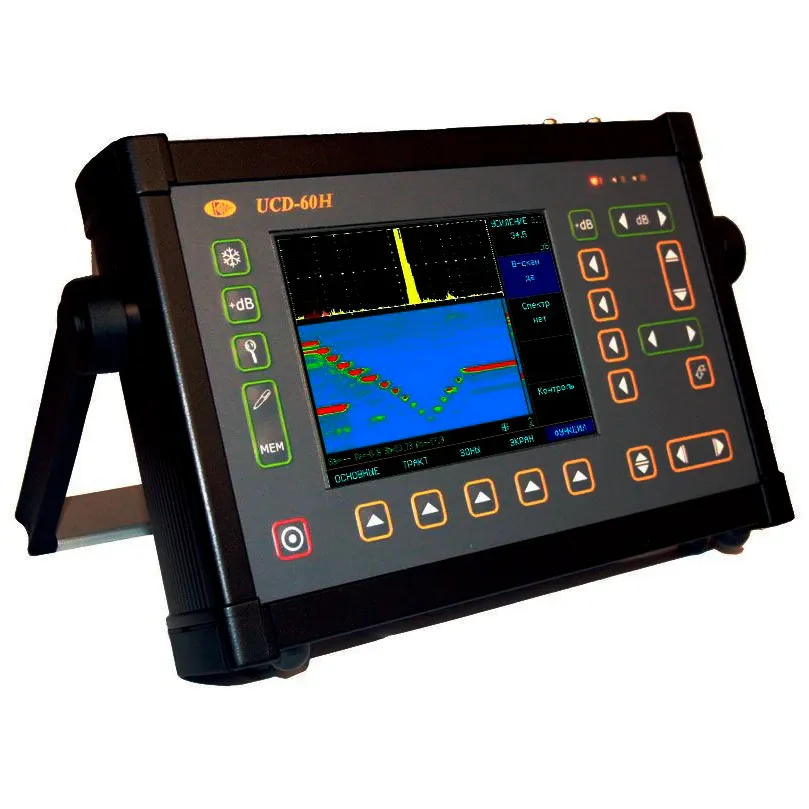

УСД-60Н - низкочастотный промышленный ультразвуковой дефектоскоп

УСД-60Н новый универсальный низкочастотный (от 20кГц до 2,5 МГц) ультразвуковой дефектоскоп, предназначенный для решения всего спектра задач контроля изделий из материалов с большим затуханием

Цена по запросу

Технические характеристики заявленные производителем дефектоскопа УСД-60Н, приведены в таблице

Характеристика Значение
Развертка мин.: 0 - 16мкс , макс.: 0 - 6000 мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
Задержка от 0 до 5900мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
Максимальная длина контролируемого материала -
Диапазон скоростей от 100 до 10 000 м/с
Задержка в призме 0 - 1000 мкс с шагом 0,01 / 0,1/ 1 и 10мкс
Входной импенданс -
Зондирующий импульс радиоимпульс, амплитудой 50 или 200 В, с регулируемой частотой заполнения 20-2500 кГц и длительностью до 32-х периодов
Демпфер зондирующего импульса -
Частота повторений ЗИ 15 или 30 Гц
Усилитель широкополосный 0.02-2,5 МГц(-6 дБ) с регулируемыми полосовыми фильтрами
Диапазон регулировки усиления 90 дБ, с шагом 0.5, 1, 2 или 6 дБ
Автоматическая регулировка усиления (АРУ) есть
Дополнительная клавиша +dB -
Временная регулировка чувствительности (ВРЧ) диапазон до 60 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей
Кривая амплитуда-расстояние (АРК) -
Функция АРД -
Детектирование положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан, спектр сигнала
Подключение датчика оборотов есть
Отсечка компенсированная, 0 - 90% высоты экрана
Зоны контроля две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.
Автоматическая сигнализация дефектов (АСД) световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне
Встроенное программное обеспечение для контроля цилиндрических изделий есть
Измерение временных интервалов от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Измерение амплитуды в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала
Дисплей Цветной, TFT 640 х 480 точек, 130 х 100 мм
А-сигнал 480 x 300 точек в стандартном режиме
Память 500 настроек с А-сигналом, 5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс RS232 / Ethernet
Разъемы УЗ преобразователей 2 СР-50
Аккумулятор Li-ion 8 А/ч
Время работы 6-8 часов от аккумуляторов
Внешнее питание блок питания 220 В AC
Диапазон рабочих температур от -25 C до +55 C
Размер (В x Ш x Д) 210 мм x 340 мм x 75 мм
Масса 4 кг с аккумуляторами
Комплект поставки УСД-60Н (ТFT) УСД-60Н (ТFT) расширенный
электронный блок дефектоскопа со встроенным Li-ion аккумулятором 1шт 1шт
блок питания сетевой 15В / 220В 1шт 1шт
защитный чехол с блендой и креплением на корпусе оператора 1шт 1шт
кабель СР50-Lemo00 2шт 2шт
кабель соединительный СР50-СР50 2шт 2шт
преобразователь ультразвуковой П111-0,04-М26 2шт 2шт
преообразователь импедансный р/с RSP-60N - 1шт
кабель 60-Ethernet-1m для связи с ПК 1шт 1шт
кабель 60-Ethernet-2m для связи с ПК 1шт 1шт
Ethernet Switch для УСД-60 1шт 1шт
программное обеспечение на CD-диске 1шт 1шт
комплект документации (руководство пользователя, паспорт с методикой поверки, свидетельство о поверке) 1шт 1шт
кейс для переноски 1шт 1шт
