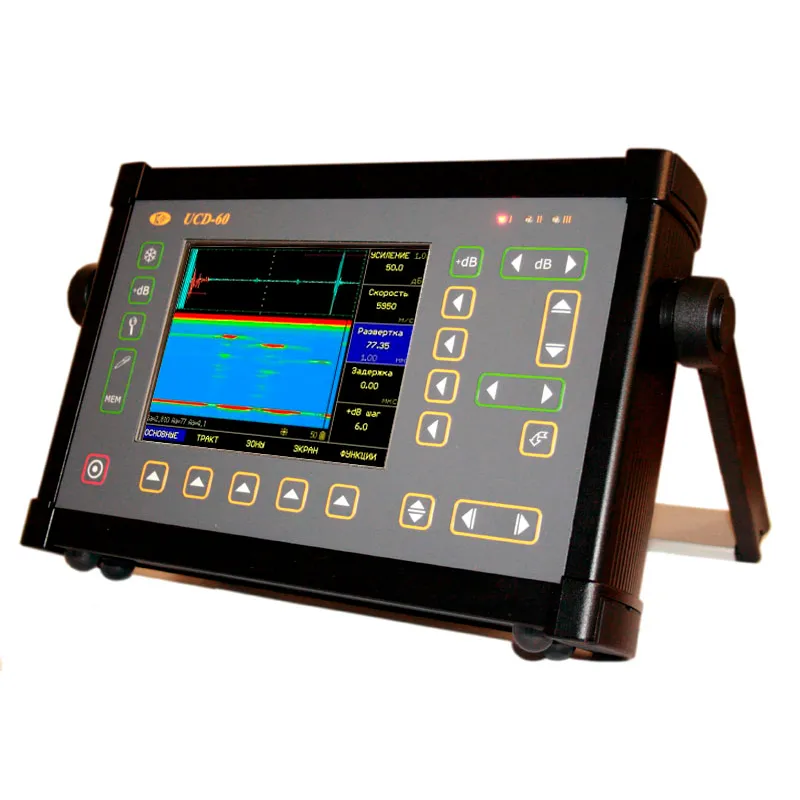

УСД-60 ультразвуковой промышленный дефектоскоп

Современный промышленный ультразвуковой дефектоскоп УСД-60 позволяет воспользоваться всем богатством возможностей современной цифровой техники: выводить сигнал в виде А,B -сканов, подключать датчик пути для построения координатной развертки изделия (в специализированных версиях), записывать большой объем данных, автоматически формировать отчеты и протоколы. Позволяет измерять толщину изделий с высокой точностью, проводить ручной, автоматизированный контактный и иммерсионный (специальная и-зона) неразрушающий УЗ контроль.

Цена по запросу
Развертка мин.: 0 - 2,67 мкс; макс.: 0 - 1000 мкс - с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
Задержка от -4 мкс до 1000 мкс с шагом 0,01 / 0,1 / 1 / 10 / 100 мкс
Максимальная длина контролируемого материала до 6000 мм (эхо-режим)
Диапазон скоростей 1000 - 9999 м/с
Задержка в призме 0 - 100 мкс с шагом 0,01 / 0,1 / 1 и 10 мкс
Демпфирование 25 ом /  50 ом / 1000 Ом
Входной импенданс 50 ом / 600 ом
Зондирующий импульс радиоимпульс, амплитудой 50 или 200 В, с изменяемой длительность от 16 до 500 нс, с шагом 16 нс
Демпфер зондирующего импульса регулируемый от 0 до 15 полупериодов, с задержкой демпфирования от 0 до 7 полупериодов
Частота повторений ЗИ регулируемая от 20 до 2000 Гц, с шагом 1/ 5/ 10 или 100 Гц
Усилитель широкополосный 0.4-20 МГц (-6 дБ)
Диапазон регулировки усиления 100 дБ, с шагом 0.5, 1, 2 или 6 дБ
Временная Регулировка Чувствительности (ВРЧ) диапазон до 70 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК) построение по 32 точкам, регулируемая по высоте
Детектирование положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан
Отсечка компенсированная, 0-90% высоты экрана
Зоны контроля три независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. Одна из зон (и-зона) предназначена для синхронизации от поверхностного сигнала при иммерсионном контроле
Автоматическая Сигнализация Дефектов (АСД) световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне
Измерение временных интервалов от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Измерение амплитуды в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние
Дисплей Цветной, TFT 640 х 480 точек (135 х 100 мм - физически). Специальный режим работы экрана при ярком освещении
А-сигнал 480 x 300 точек в стандартном режиме
Память 500 настроек с А-сигналом; 5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейсы подкюлчения Ethernet, VGA - выход, COM - порт, разъём для подключения компьютерной мыши
Разъемы преобразователей 2 СР50 (BNC)
Аккумулятор Li-ion 8 А/ч
Время работы 6-8 часов от аккумуляторов
Внешнее питание адаптер питания от сети 220 В, 50Гц  AC
Напряжение питания 18V/3,5A DC
Диапазон рабочих температур от -30º C до +55° C
Размер (В x Ш x Д), мм 210 x 340 x 60 (210 х 340 х 75 - с аккумуляторным отсеком)
Масса 4 кг с аккумуляторами
  • Дефектоскоп ультразвуковой УСД-60 - 1 шт.
  • Аккумулятор Li-ion, 8000 мА/ч (встроенный) - 1 шт.
  • Блок питания сетевой 18 В, 3,5 А - 1 шт.
  • Преобразователи ультразвуковые - по заказу - 4 шт.
  • Кабель 2 СР50 (BNC) - Lemo00 - 2 шт.
  • Кабель COM для связи с компьютером - 1 шт.
  • Защитный чехол для крепления на корпусе оператора - 1 шт.
  • Диск с программным обеспечением - 1 шт.
  • Комплект эксплуатационной документации - 1 шт.
  • Сумка (кейс) для транспортировки и хранения - 1 шт.
