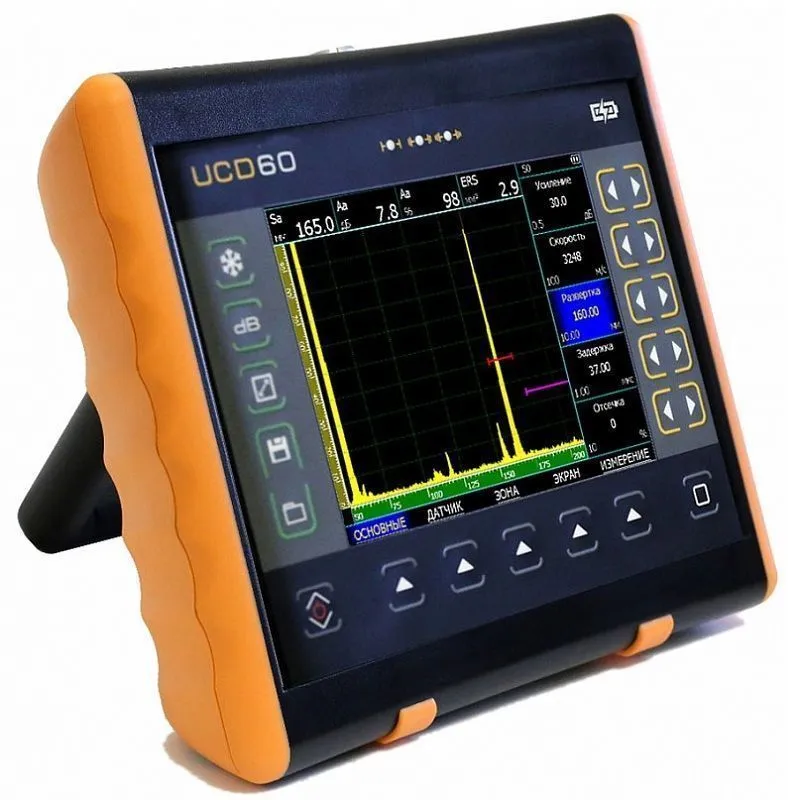

УСД-60 - новейшая версия популярного ультразвукового дефектоскопа


Легендарный  ультразвуковой дефектоскоп УСД-60 теперь в новом эргономичном корпусе и с возможностью последующего обновления до  версии дефектоскопа на фазированных решетках УСД-60ФР.

  • Официальный дилер НПЦ Кропус
  • Гарантийное обслуживание
  • Доставка за наш счёт (курьером до дверей)
  • Демонстрация с выездом в Ваш город
Цена по запросу

Технические характеристики дефектоскопа в режиме ФАР

Развертка
мин.: 0 - 11,9 мм
макс.: 0 - 5950 мм (сталь)
с шагом 0.01, 0.1, 1, 10 и 100
Задержка
от -4 мкс до 1000 мкс
с шагом 0.01, 0.1, 1, 10 и 100 мкс
Максимальная длина контролируемого материала (сталь)
до 3000 мм (эхо-режим), 6000 мм (теневой режим)
Диапазон скоростей
1000 - 10 000 м/с
          с шагом 1, 10 и 100 м/с
Задержка в призме
0 - 100 мкс
с шагом 0.01, 0.1, 1 мкс
Демпфирование
25 ом / 50 ом/ 1000 Ом
Входной импенданс
50 ом / 600 ом
Зондирующий импульс
радиоимпульс, амплитудой 50 В, с регулируемым числом периодов (0,5-5),
и  изменяемой частотой радиоимпульса
Частота повторений ЗИ
от 50 до 500Гц с шагом 1, 5, 10 и 100 Гц
Усилитель
широкополосный: 0.5-20 МГц (-6 дБ)
Диапазон регулировки усиления
100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ
Дополнительная клавиша +dB
программируемая
Временная Регулировка Чувствительности (ВРЧ)
диапазон до 70 дБ, 12 дб/мкс
с построением кривой по 20 опорным точкам
введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК)
построение по 20 точкам, регулируемая по высоте
Функция АРД
построение по 20 точкам, регулируемая по высоте
с автоматической привязкой к усилению и двумя дополнительными кривыми
Детектирование
положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки)
Отсечка
компенсированная, 0 - 80% высоты экрана
Зоны контроля
две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов.
Автоматическая Сигнализация Дефектов (АСД)
световая для каждой зоны отдельно и звуковая
Измерение временных интервалов
от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту, по максимуму
сигнала или по переходу через "0"
Измерение амплитуды
в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние (АРК)
         Сравнение амплитуд по AWS D1.1
Дисплей
Цветной высококонтрастный, TFT 640 х 480 точек,
(130 х 100 мм). Специальная функция для работы на ярком солнечном свете
А-сигнал
480 x 300 точек в стандартном режиме
640х480 в полноэкранном режиме
Память
200 настроек с А-сигналом
1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс
USB
Разъемы преобразователей
2 Lemo00
Аккумулятор
Li-ion 10.8В, 5000 mА/ч
Время работы
не менее 10 часов работы от встроенного аккумулятора
Внешнее питание
блок питания 220В AC
Напряжение питания
15В / 2,5А  DC
Диапазон рабочих температур
от -30 C до +55 C
Размер (В x Ш x Д)
200 мм x 225 мм x 80 мм
Масса
1,4 кг с аккумуляторами

Комплектации


Ультразвуковой дефектоскоп УСД-60 (стандартный комплект):

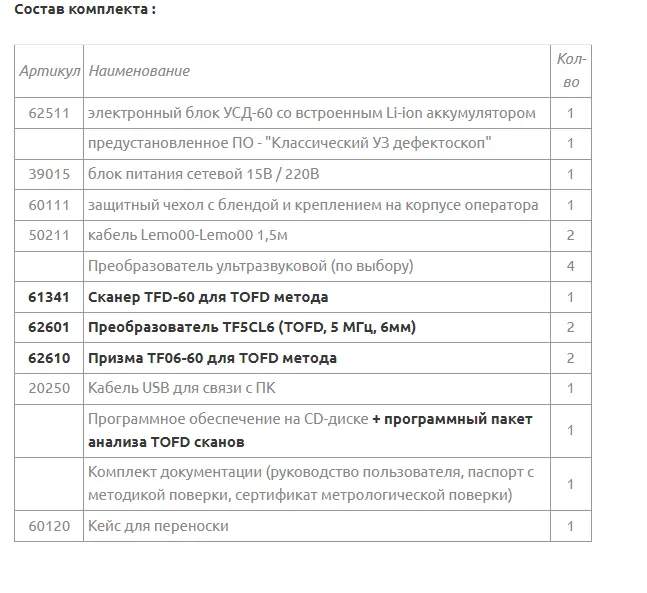

Состав комплекта :

Артикул Наименование Кол-во
62511 электронный блок УСД-60 со встроенным Li-ion аккумулятором 1
предустановленное ПО - "Классический УЗ дефектоскоп" 1
39015 блок питания сетевой 15В / 220В 1
60111 защитный чехол с блендой и креплением на корпусе оператора 1
50211 кабель Lemo00-Lemo00 1,5м 2
15183 Преобразователь ультразвуковой П111-2,5-К12 1
15282 Преобразователь ультразвуковой П111-5-К6 1
15111 Преобразователь ультразвуковой П121-2,5-40 1
15216 Преобразователь утразвуковой П121-5-65 1
20250 Кабель USB для связи с ПК 1
Программное обеспечение на CD-диске 1
Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) 1
60120 Кейс для переноски 1
