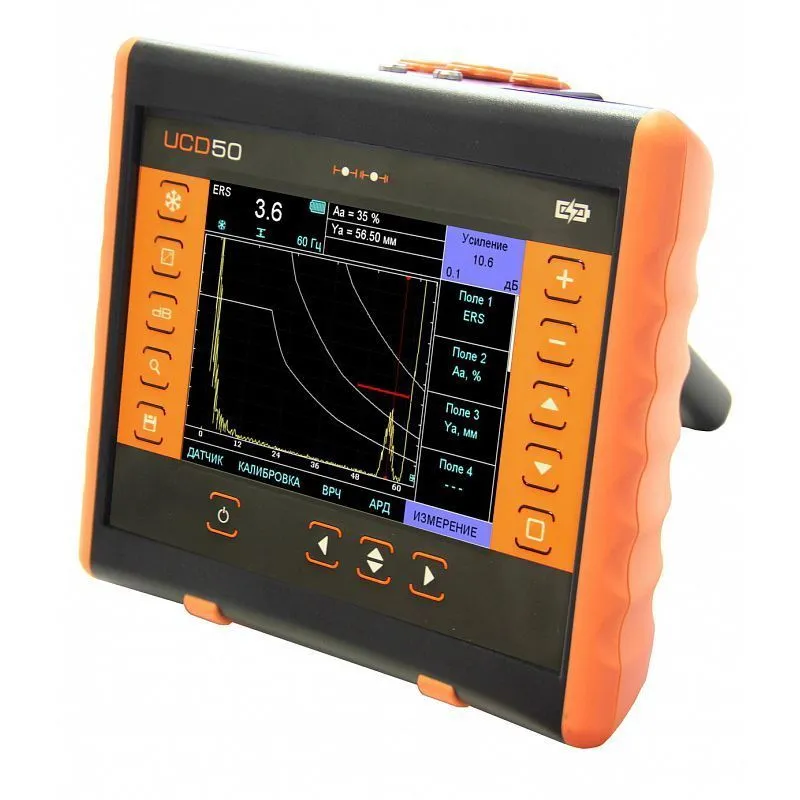

УСД-50 IPS Ультразвуковой дефектоскоп

Новый суперсовременный ультразвуковой дефектоскоп УСД-50 IPS для экспертного контроля, с расширенным функционалом : датчиком пути, TOFD, АРД-диаграммами

  • Официальный дилер НПЦ Кропус
  • Гарантийное обслуживание
  • Доставка за наш счёт (курьером до дверей)
  • О действующих АКЦИЯХ узнавайте у наших специалистов
Цена по запросу

Технические характеристики ультразвукового дефектоскопа УСД-50 IPS

Развертка мин.: 0 - 2,5мкс, макс.: 0 - 2000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс
Задержка от -5 мкс до 2000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс
Максимальная длина контролируемого материала до 6000 мм (эхо-режим)
Диапазон скоростей 1000 - 10 000 м/с, с шагом 1, 10 и 100 м/с
Задержка в призме 0 - 100 мкс, с шагом 0.01, 0.1, 1 мкс
Демпфирование 25 ом / 50 ом / 1000 Ом
Входной импенданс 50 ом / 600 ом
Зондирующий импульс радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-10), и изменяемой частотой радиоимпульса
Демпфер зондирующего импульса регулируемый 0- 500нс с с задержкой демпфирования от 0 до 500нс
Частота повторений ЗИ от 20 до 2000Гц с шагом 10, 100 и 1000 Гц
Усилитель широкополосный 0.4-20 МГц (-6 дБ)
Диапазон регулировки усиления 100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ
Дополнительная клавиша +dB программируемая
Временная регулировка чувствительности (ВРЧ) диапазон до 90 дБ, 12 дб/мкс, с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей
Кривая амплитуда-расстояние (АРК) построение по 32 точкам, регулируемая по высоте две дополнительных кривых АРК 0- 12 дБ от базовой
Функция АРД построение по 32 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми
Детектирование положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, TOFD
Отсечка компенсированная, 0 - 90% высоты экрана
Зоны контроля две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.
Автоматическая сигнализация дефектов (АСД) световая для каждой зоны отдельно и звуковая
Измерение временных интервалов от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через "0"
Измерение амплитуды в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние (АРК)
Дисплей Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете
А-сигнал 480 x 300 точек в стандартном режиме 640х480 в полноэкранном режиме
Память 200 настроек с А-сигналом 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс USB
Разъемы УЗ ПЭП 2 Lemo00
Аккумулятор Li-ion 10.8В, 5000 mА/ч
Время работы 10 часов работы от встроенного аккумулятора
Внешнее питание блок питания 220В AC
Напряжение питания 15В / 2,5А DC
Диапазон рабочих температур от -30 C до +55 C
Класс защиты IP65
Размер (В x Ш x Д) 200 мм x 225 мм x 80 мм
Масса 1,5 кг с аккумуляторами

Комплект поставки ультразвукового дефектоскопа УСД-50 IPS

  • электронный блок УСД-50 IPS со встроенным Li-ion аккумулятором
  • блок питания сетевой 15В / 220В
  • защитный чехол с блендой и креплением на корпусе оператора
  • кабель Lemo00-Lemo00 1,5м (2шт)
  • преобразователь ультразвуковой П111-2,5-К12
  • преобразователь ультразвуковой П111-5-К6
  • преобразователь ультразвуковой П121-2,5-40
  • преобразователь утразвуковой П121-5-65
  • кабель USB для связи с ПК
  • программное обеспечение на CD-диске
  • комплект документации (руководство пользователя, паспорт с методикой поверки, свидетельство о поверке)
  • кейс для переноски

По дополнительному заказу потребителей, в комплект поставки ультразвукового дефектоскопа УСД-50 IPS могут включаться дополнительные пьезопреобразователи, стандартные образцы для УЗ контроля и т.п. Гарантийный срок эксплуатации дефектоскопа составляет 36 месяцев со дня ввода. Гарантия не распространяется на естественный износ рабочих частей (кабели, датчики, аккумуляторы и пр.) в процессе эксплуатации.
