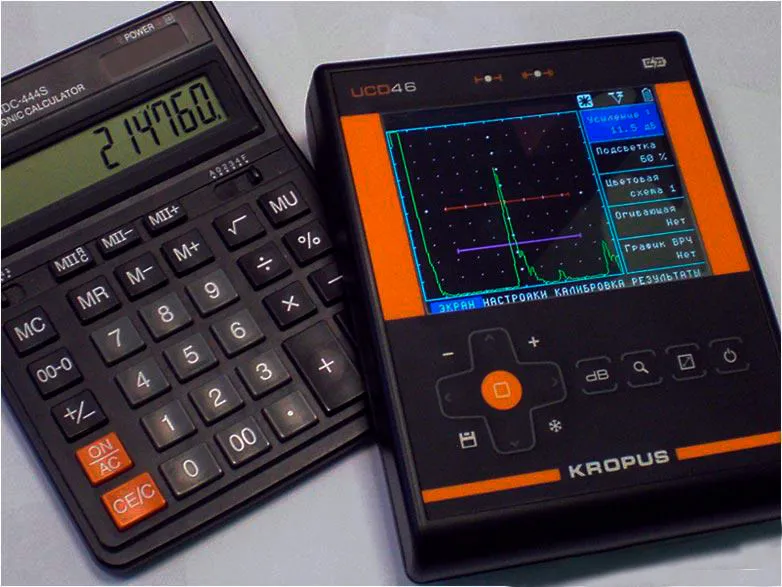

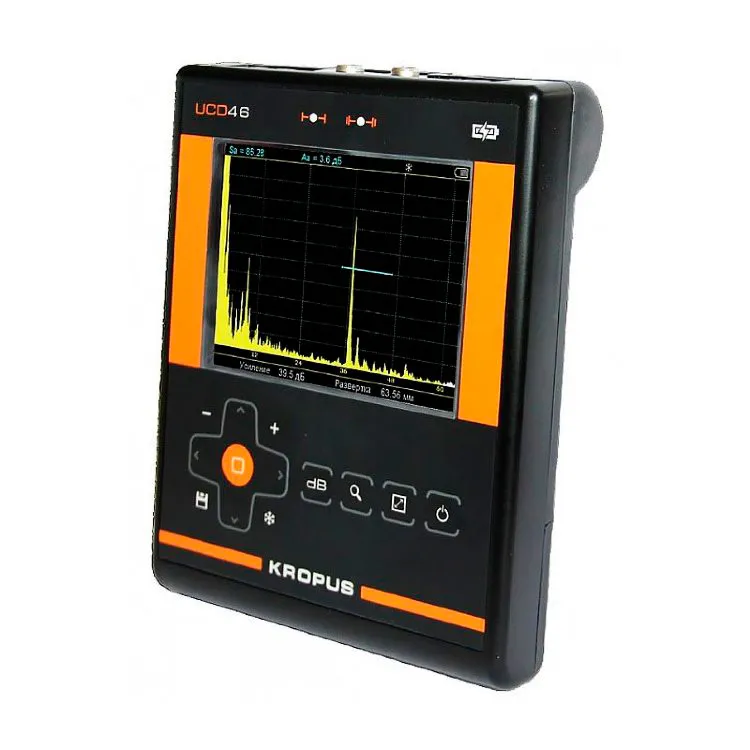

УСД-46 - портативный ультразвуковой дефектоскоп

Новый портативный дефектоскоп для полевых и строительно-монтажных условий с массой менее 900г.
Цена по запросу
Развертка мин.: 0 — 2.9 мм (сталь); 0 — 1 мкс
макс.: 0 — 2975 мм (сталь); 0 — 1000 мкс
Диапазон скоростей 1000 — 9999 м/с
Задержка от -0,5 мкс до 996 мкс
Задержка в призме 0 — 100 мкс
Демпфирование 50 ом / 1000 ом (до 25 ом в совмещенном режиме)
Входной импенданс 50 ом / 600 ом
Зондирующий импульс прямоугольный, амплитудой 200 В,
с изменяемой длительность от 50 до 500 нс, с шагом 25 нс
Частота повторений ЗИ до 800 Гц в режиме максимальной частоты
Усилитель широкополосный 0.5-15 МГц (-6 дБ)
диапазонные фильтры на 1.25, 2.5, 5 и 10 МГц
Согласование с ПЭП сторонних производителей 7 контуров согласования с номиналами:
0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН
Диапазон регулировки усиления 110 дБ, с шагом 0.5, 1, 2 или 6 дБ
Временная Регулировка Чувствительности (ВРЧ) диапазон до 90 дБ, 10 дб/мкс
с построением кривой по 10 опорным точкам введенным вручную
или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК) построение по 10 точкам, регулируемая по высоте + две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ)
Детектирование положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)
Отсечка компенсированная, 0 — 80% высоты экрана
Зоны контроля две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов
Автоматическая Сигнализация Дефектов (АСД) световая для каждой зоны отдельно и звуковая
Режимы работы АСД дефект в первой зоне,
дефект во второй зоне,
дефект в первой и во второй зонах,
дефект в одной из зон,
по АРК — сравнение сигнала в первой
зоне с кривой амплитуда-расстояние
Измерение временных интервалов от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту или по максимуму сигнала
Разрешающая способность 3.125, 6.25, 12.5 или 25 нс в зависимости
от выбранного частотного диапазона
Измерение амплитуды в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние,
одновременно с индикацией координат отражателя, измеренных по пику сигнала
Дисплей цветной TFT с регулируемой яркостью,
115 х 85 мм; 320 х 240 точек,три настраиваемые цветовые схемы экрана
А-сигнал 73 mm x 50 мм; 160 x 100 точек
в «полноэкранном» режиме: 240х128 точек
Память 100 настроек для датчиков
250 результатов измерений с А-сканом, 250 результатов измерений с Б-сканом, 100 числовых файлов измерений размерностью до 50х50 значений
Интерфейс usb
Разъемы преобразователей lemo 00
Аккумуляторы встроенный литий-полимерный аккумулятор 11 В, 5А/ч
Время работы не менее 12 часов
Питание внешний блок питания 220 В AC
Диапазон рабочих температур от -20°C до +55°C
Размер (В x Ш x Д) 205 мм x 160 мм x 43 мм
Вес 870 гр

Универсальный комплект поставки УСД-46:

  • Электронный блок дефектоскопа УСД-46
  • Сетевой блок питания ∼220В 50Гц / ≅ 9В, 1.5A
  • Кабели СР50-Lemo0 2 шт.
  • Преобразователи 4 шт. (П111-2.5-К12, П111-5-К6, П121-2.5-40, П121-5-65), замена по выбору
  • Кабель RS232 для подключения к ПК
  • Программное обеспечение для ПК
  • Комплект документации: руководство по эксплуатации, методика поверки, свидетельство о первичной поверке
  • Кейс для переноски
  • Защитный чехол с поясным и шейным креплением
  • Отсек для аккумуляторов размера «D»
  • Комплект аккумуляторов NiMh размер «D» 9A/ч
  • Универсальное зарядное устройство
