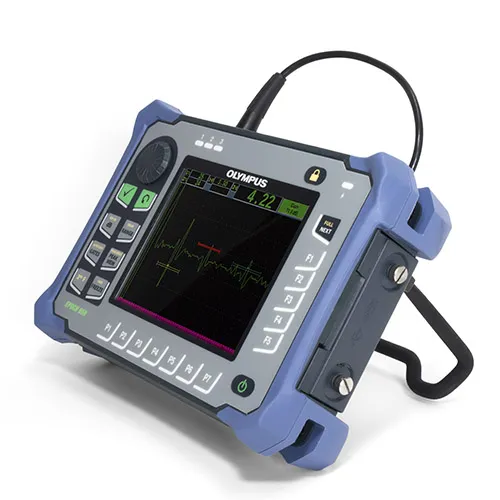

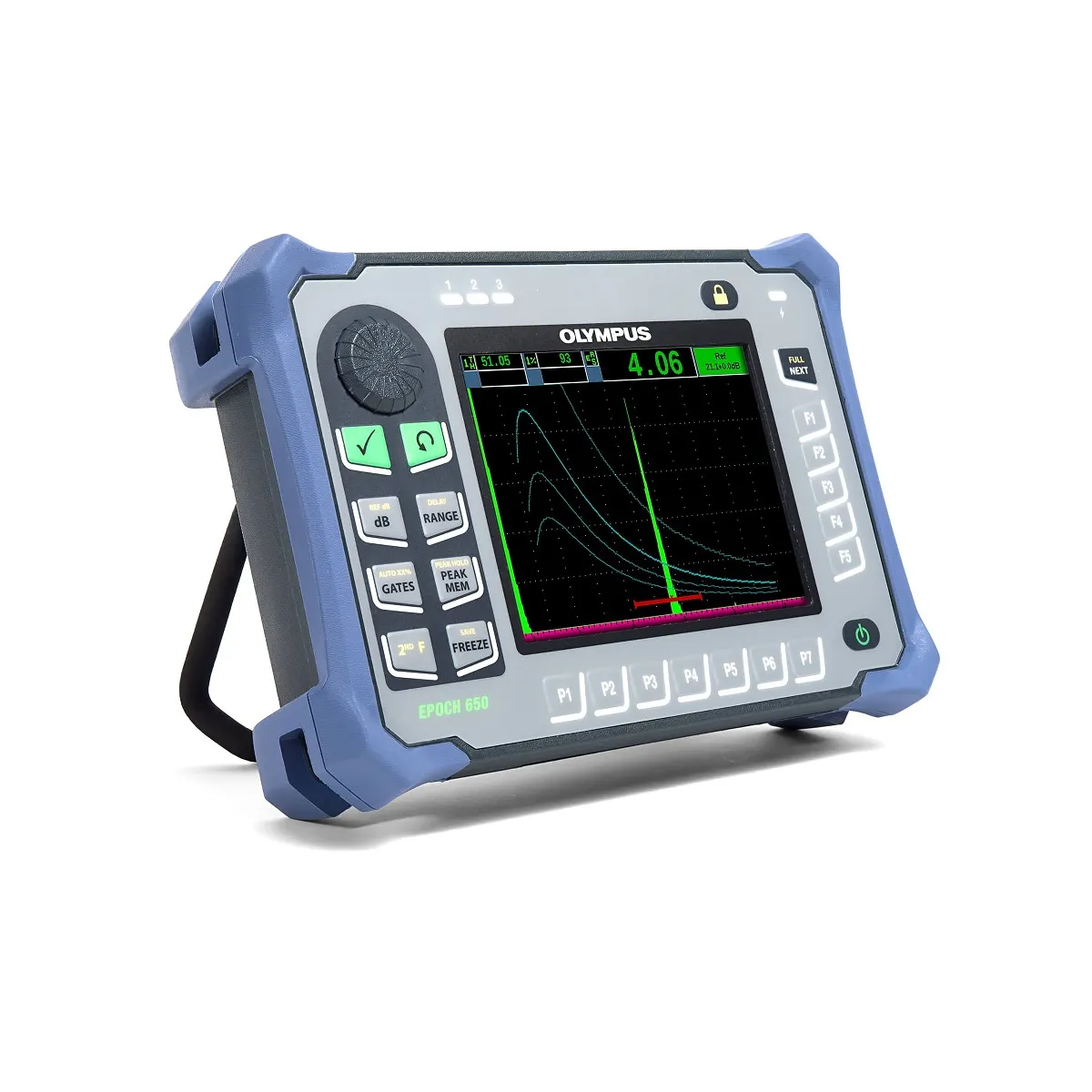

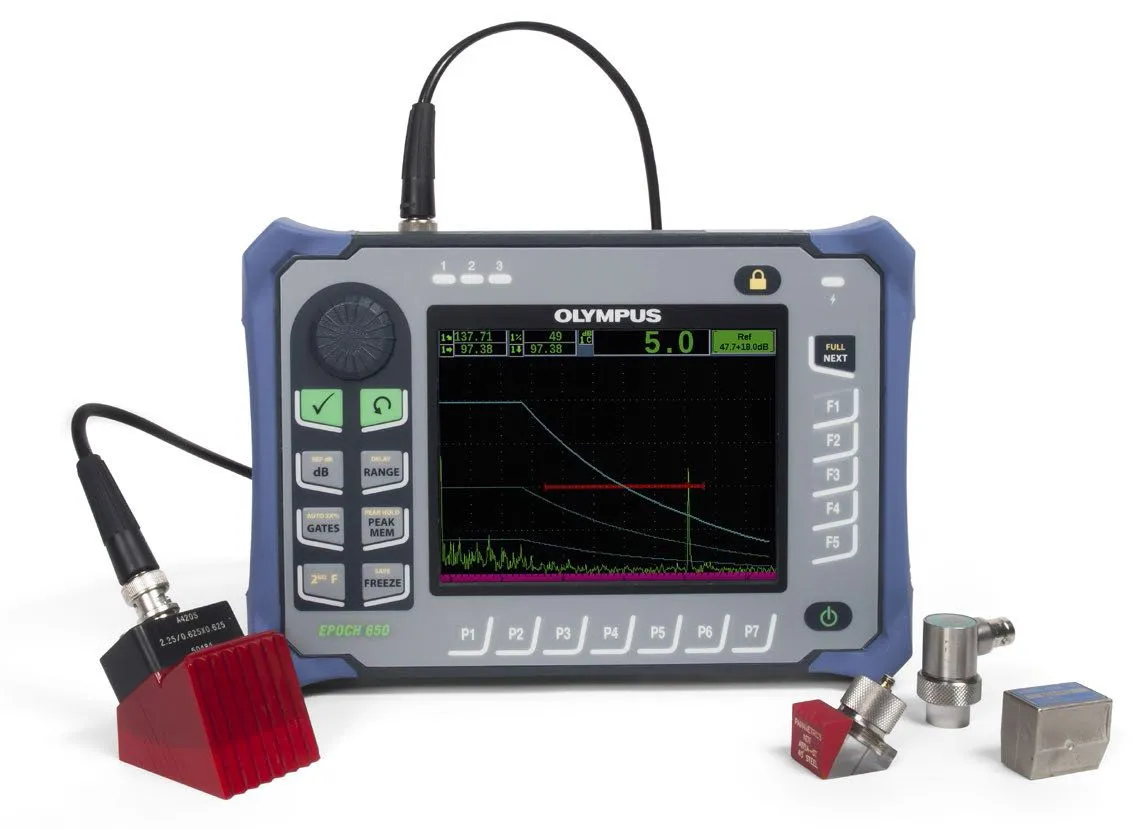

Ультразвуковой дефектоскоп EPOCH 650 Olympus


Ультразвуковой цифровой дефектоскоп EPOCH 650 осна­щен всеми функциями портативного традиционного дефек­тоскопа Olympus и имеет интуитивно понятный интерфейс. Отлично организованное меню и клавиши быстрого доступа позволяют использовать все возможности высококачественной платформы.
Цена по запросу

Характеристики

EPOCH 650 представляет собой легкий, портативный дефектоскоп, стойкий к воздействию окружающей среды и подходящий практически для любого вида контроля. Основные характеристики прибора:

  • Широкоформатный трансфлективный VGA дисплей с отличным качеством изображения при любых условиях освещенности.
  • Резиновые накладки на всех четырех углах амортизируют удары и предотвращают появление царапин.
  • Четыре крепления для нагрудного ремня.

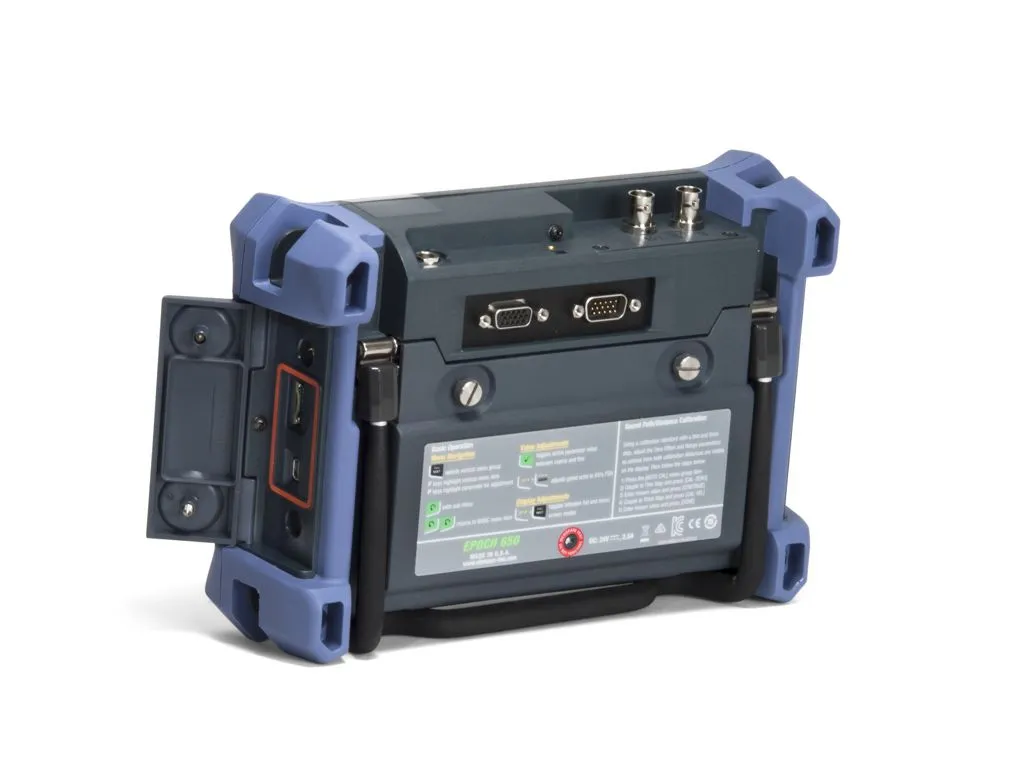

  • Не требующий использования специальных инструментов доступ к аккумулятору и боковому отсеку с разъемами.
  • Регулируемая подставка обеспечивает устойчивое положение прибора в диапазоне от 0 до 180°.
  • Герметизированная боковая дверца, закрывающая разъем USB и слот для карты памяти.
  • Стандартный литий-ионный аккумулятор
  • Легкость и эргономичность конструкции делает прибор удобным для переноски и простым в использовании.



EPOCH 650


Вводы/Выводы Порты USB Скоростной порт USB (OTG)
Порт RS-232 Да
Видеовыход Стандартный выход VGA
Аналоговый выход 1 аналоговый выход (опция); возможность выбора полного диапазона 1В/10В, 4 мА макс.
Выход сигнализации 3 выхода сигнализации, 5 В TTL, 10 мА
Вход/выход триггера Вход триггера, 5 В TTL;
Выход триггера, 5 В TTL, 10 мА
Входы кодировщика 1-осевая линия кодировщика (квадратура – только с модулем для коррозионного мониторинга)
Защита от воздействий окружающей среды Нормы IP

Конструкция отвечает требованиям стандартов защиты от проникновения загрязнений: IP67 (конфигурация с панелью навигации) или IP66 (конфигурация с ручкой регулятора), согласно IEC 60529-2004 (степень защиты, обеспечиваемая корпусом — Код IP).

Соответствие прибора классу IP подтверждено в ходе контрольных испытаний Olympus перед началом массового производства.

Работа во взрывоопасной атмосфере

Безопасная работа по Классу I, Раздел 2, Группа D стандарта NFPA 70 (Национальная Ассоциация пожарной безопасности США), Статья 500, и контроль по стандарту MIL-STD-810G, Метод 511.4, Процедура I.

Устойчивость к ударам

MIL-STD-810G, Метод 516.5, Процедура I, 6 циклов для каждой оси, 15 г, 11 мс полусинусоида.

Устойчивость к вибрации

MIL-STD-810F, Метод 514.5, Процедура I, Приложение C, Рис. 6, воздействие: 1 час на каждую ось

Диапазон рабочих температур

от –10 °C до 50 °C

Температура хранения батарей

от 0 °C до 50 °C

Общие Габариты (Ш × В × Г) 236 × 167 × 70 мм
Вес 1,6 кг с литий-ионным аккумулятором
Клавиатура Английская, международная, японская, китайская
Языки интерфейса Английский, испанский, французский, немецкий, японский, китайский, португальский, русский
Разъемы для преобразователей BNC или LEMO 1
Хранение данных Внутренняя память емкостью до 100 000 ИД, съемная карта памяти microSD на 2 ГБ (стандарт)
Тип батареи Стандартный литий-ионный аккумулятор
Время работы батареи от 15 до 16 часов (литий-ионный аккумулятор),
Питание От сети переменного тока: 100–120 В, 200–240 В, 50–60Гц
Тип дисплея Цветной трансфлективный ЖК-дисплей VGA (640 × 480 пикселей) с частотой обновления изображения 60 Гц
Размер дисплея (Ш × В, диаг.) 117 × 89 мм, 146 мм
Генератор Генератор Настраиваемый генератор прямоугольных импульсов
ЧЗИ от 10 до 2 000 Гц с шагом 10 Гц
Напряжение генератора 100 В, 200 В, 300 В или 400 В
Длительность импульса от 25 до 5 000 нс (0,1 МГц) с технологией PerfectSquare™
Демпфирование 50, 100, 200, 400 Ω
Приемник Усиление от 0 до 110 дБ
Максимальный входной сигнал 20 В р-р
Входное полное сопротивление 400 Ω ± 5%
Полоса пропускания от 0,2 до 26,5 МГц при −3 дБ
Цифровые фильтры 30 наборов стандартных цифровых фильтров.
Семь фильтров, отвечающих требованиям EN12668-1:2010 (0,2–10 МГц, 2,0–21,5 МГц, 8,0–26,5 МГц, 0,5–4 МГц, 0,2–1,2 МГц, 1,5–8,5 МГц, 5–15 МГц)
Детектирование Полная волна, положительная и отрицательная полуволна, РЧ
Линейность системы По горизонтали: ± 0,5% FSW (полной ширины экрана)
Дискретность 0,25% FSH (полной высоты экрана), погрешность усилителя ±1 дБ
Отсечка от 0 до 80% FSH с визуальной сигнализацией
Измерение амплитуды от 0 до 110% FSH с разрешением 0,25 %
Скорость измерений Соответствует ЧЗИ во всех режимах
Калибровка Автоматическая калибровка Скорость звука, смещение нуля
Прямой луч (первый донный или Эхо-Эхо)
Наклонный луч (Путь УЗ или глубина)
Режимы контроля Импульс-эхо, раздельно-совмещенный или теневой
Единицы измерения Миллиметры, дюймы или микросекунды
Диапазон от 3,36 до 13 388 мм при 5 900 м/с
Скорость от 635 до 15 240 м/с
Смещение нуля от 0 до 750 мкс
Задержка отображения от -59 до 13 401 мм; продольная скорость в стали
Угол преломления от 0° до 90° с шагом 0,1°
Стробы Стробы для измерений Два полностью независимых строба для измерения амплитуды и времени пролета
Начало строба Настраивается на всем отображаемом диапазоне.
Ширина строба Настраивается от начала строба до конца отображаемого диапазона
Высота строба Настраивается от 2 до 95% от высоты экрана
Сигнализации Положительный и отрицательный пороговые уровни, минимальная глубина (строб 1 и строб 2)
Измерения Поля для отображения результатов измерений 5 полей (ручной или авто-выбор)
Строб (1, 2) Толщина, УЗ-путь, проекция, глубина, амплитуда, время пролета, мин/макс. глубина, мин/макс. амплитуда
Эхо-эхо Стандартная функция Строб 2-Строб 1; дополнительная функция отслеживания строба в интерфейсном стробе
Другие измерения Значение выброса (дБ) для АРД-диаграмм, ERS (эквивалентный размер дефекта) для АРД-диаграмм, рейтинг (D) AWS D1.1/D1.5, значение отсечки, значения Эхо – Опорн. дБ
DAC/ВРЧ Стандартная
Точки DAC до 50 точек, динамический диапазон 110 дБ
Специальные режимы DAC Пользовательские DAC (до 6 кривых), 20-80% отображ.
Коррекция криволинейной поверхности Стандартная функция. При контроле наклонным ПЭП коррекция для наружного диаметра
Коррозия (опция) Нулевой алгоритм измерения, коррекции V-пути, одиночный эхо или Эхо-эхо, кодированный B-скан

Программные опции

• EP650-TEMPLATE (Q1400002): Хранение шаблонов
• EP650-API5UE (Q1400003): Определение размеров дефекта API 5UE
• EP650-AVERAGE (Q1400004): Усреднение А-сканов
• EP650-IG (Q1400005): Интерфейсный строб
• EP650-BEA (Q1400006): Аттенюатор донных эхо-сигналов (BEA)
• EP650-CORRSN (Q1400001): Модуль для коррозионного мониторинга (включает кодированный B-скан)


Стандартная комплектация

  • Цифровой ультразвуковой дефектоскоп EPOCH 650, работающий от сети переменного тока или аккумулятора
  • Зарядное устройство/адаптер (100 В, 115 В, 230 В, 50–60 Гц)
  • Литий-ионный аккумулятор
  • Кейс для транспортировки
  • Кабель USB
  • Инструкция по началу работы
  • Полное руководство пользователя (на CD-диске)

Дополнительные комплектующие

• 600-BAT-L-2 (U8760058): Литий-ионный аккумулятор
• EP4/CH (U8140055): Нагрудный ремень
• 600-TC (U8780294): Кейс для транспортировки
• CBAS-10668-0060 (Q7790012): Коммуникационный кабель RS232
• DSUB-HD15-6 (U8780333): Кабель цифрового выхода
• 600-C-VGA-5 (U8780298): Кабель с выходом VGA
• MICROSD-ADP-2GB (U8779307): Карта памяти microSD на 2 ГБ
• 600-SC-K (U8780334): Мягкий защитный футляр (для модели с ручкой регулятора)
• 600-SC-N (U8779879): Мягкий защитный футляр (для модели с панелью навигации)
• N600-EXTALM (U8780332): Внешняя звуковая сигнализация
• CBAS-10669-0010 (Q7790008): Кабель для подключения кодировщика B-скан (3 м, другие длины доступны по запросу)
