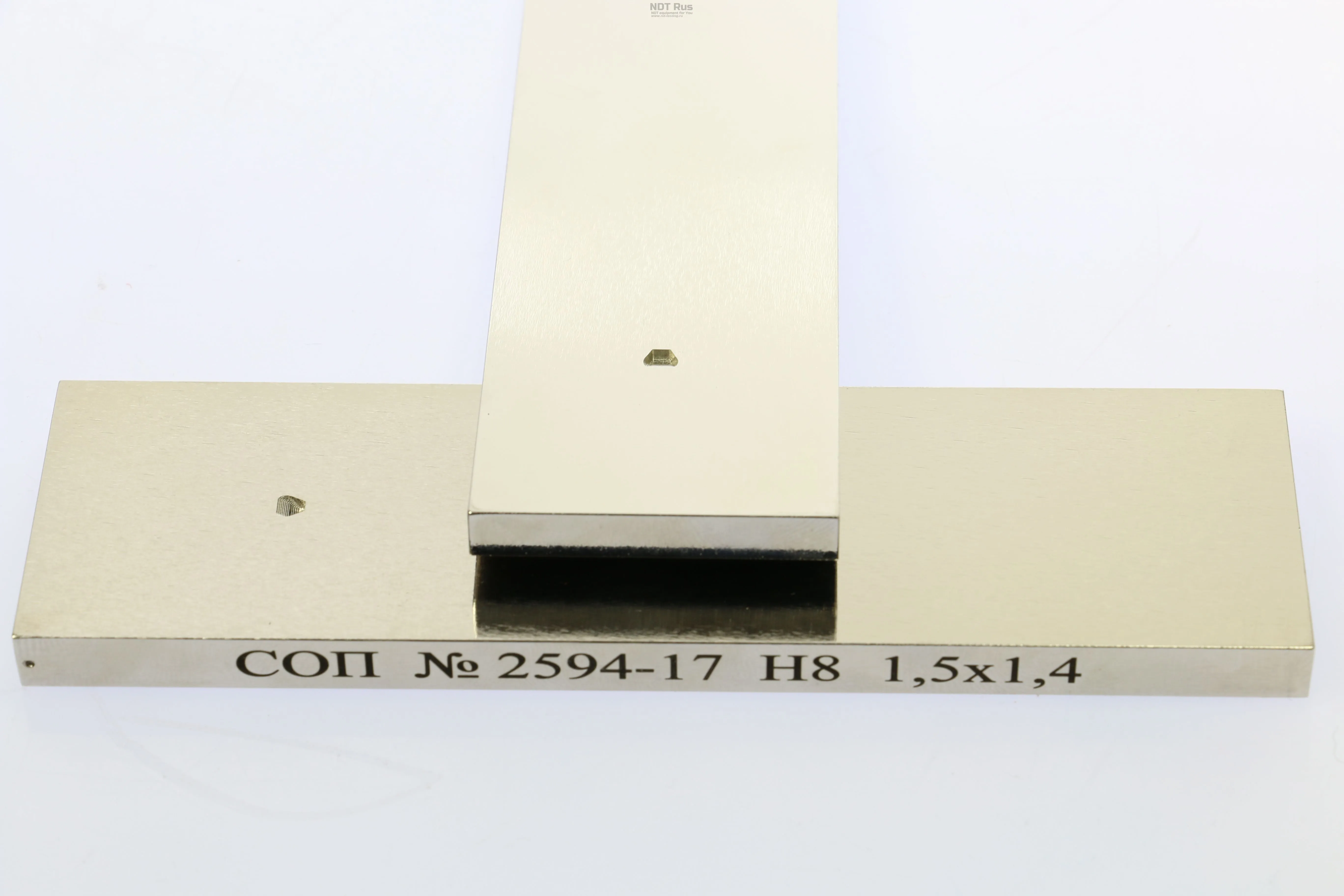

СОП с угловыми отражателями (зарубки)

Для изготовления зарубок используется новая технология фрезерования на станке с ЧПУ. Применение современных микрофрез и прецизионного ЧПУ роутера обеспечивает высокую точность параметров угловых отражателей. Погрешность размеров вертикальной стенки не превышает 0,05мм, радиусы скругления ребер не более 0,05мм. Отклонение от вертикальности рабочей грани не более 0,2 град. Вертикальность стенки дает максимальную амплитуду. Достигается низкая шероховатость вертикальной стенки, не более Rz3.

Цена по запросу

СОП с зарубками (угловыми отражателями) изготавливаются по заказам


Стандартные образцы предприятий (Ст20)

СОПы с угловыми отражателями/ зарубками

Плоские

Тип 1 - плоские СОП с зарубками толщиной менее 20 мм, Ст20, с антикоррозионным покрытием


Тип 1 - плоские СОП с зарубками толщиной более 20 мм, Ст20, с антикоррозионным покрытием


Трубные СОП с зарубками,   Ø 28-210мм, толщина стенки 3-20 мм

Тип 2 - трубный вдоль/кольцевой сварной шов


Тип 3 - трубный поперек/продольный сварной шов - гибы


СОП с плоскодонными отражателями (ПДО)

СОП типа "ступенька" с ПДО S20, расположенными на глубине 3, 10, 25 мм


СОП типа "ступенька" с ПДО S20, расположенными на глубине 10, 20, 30 ,40 мм


СОП для хордового ПЭП с торцевым ПДО (сталь), Ø 28-160мм, толщина стенки 4-14мм


СОП для хордового ПЭП с торцевым ПДО (полиэтилен), диаметр 60-225мм, толщина стенки 8÷24мм. Как правило, поставляются в комплекте с хордовыми ПЭП. Изготавливаются из материалов Заказчика.


СОП с зарубками (угловыми отражателями) поставляется с метрологическим свидетельством.
