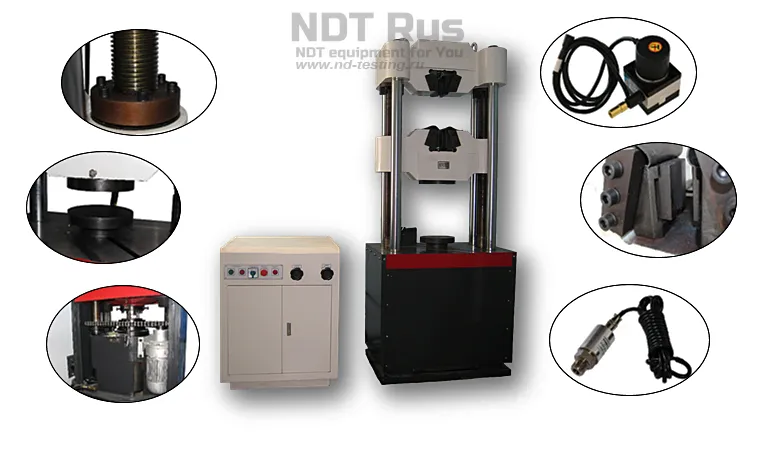

Испытательная гидравлическая машина РГМ-1000-1 производитель Russia (Россия)

Испытательная гидравлическая машина РГМ-1000-1 выпускается в соответствии с ГОСТ 28840-90. Предназначена для определения механических свойств высокопрочных материалов и элементов конструкционных изделий в режимах растяжения, сжатия и изгиба при статических нагрузках до 1000 кН.

Машина внесена в Государственный реестр средств измерений РФ под №57860-14 (сертификат об утверждении типа средств измерений № 56106).

Цена по запросу

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РГМ-1000, РГМ-1000-М-1, РГМ-1000-М-2

Наибольшая предельная нагрузка, кН

1000

Определяемая нагрузка, кН

40/20*-1000

Номинальная цена деления единицы наименьшего разряда силоизмерителя, кН

0,01

Предел допускаемой погрешности измерения нагрузки при прямом ходе, %

1 / 0,5*

Высота рабочего пространства, мм:

верхняя зона

нижняя зона

600**

520**

Полный рабочий ход подвижной траверсы, мм

600

Полный рабочий ход гидравлического поршня, мм

300

Ширина рабочего пространства между колоннами, не менее, мм

520**

Максимальная скорость перемещения подвижной траверсы, не менее, мм/мин

300

Максимальная скорость перемещения гидравлического поршня, не менее, мм/мин

70

Габаритные размеры нагружающей установки (ДхШхВ), не более, мм

840х540х2260

Габаритные размеры пульта управления гидростанцией (ДхШхВ), не более, мм:

базового исполнения (для модификаций типа РГМ, РГМ-М)

автоматизированная система управления (для модификаций типа РГМ-А)

630х500х1280

850х730х900

Масса, не более, кг

3500

Потребляемая мощность, кВт

3,0

Питание, В/Гц

380/50

Шумовая нагрузка, дБ

75

БАЗОВОЕ ИСПОЛНЕНИЕ

Комплект поставки

Гидростанция с пультом оператора.

Гидростанция с пультом оператора..png









  • оснащение модификаций тип РГМ, РГМ-М;

  • встроенный цифровой дисплей с печатающим устройством (для типа РГМ);

  • погрешность измерения предела допустимой относительной погрешности нагрузки с пультом оператора - 1%

  • Технические возможности:

  • Отображение в реальном времени значения нагрузки, приложенной к образцу;

  • Отображение в реальном времени значения деформации (удлинения) образца;

  • Автоматическое определение максимального значения нагрузки;

  • Построение графика испытания в реальном времени;

  • Настройка параметров графика испытания;

  • Автоматическое отключение масляного насоса при превышении максимально допустимой нагрузки на 5%;

  • Автоматическое отключение масляного насоса при превышении значения полного хода гидравлического поршня;

  • Управление процессом нагружения вручную при помощи масляного клапана подачи и клапана сброса;

  • Плавность хода масляного клапана позволяет точно поддерживать требуемую скорость нагружения (приоткрывая или прикрывая масляный клапан);

  • Установлен гидроклапан быстрого сброса для повышения производительности.

Датчик перемещения.

Датчик перемещения..png








  • Высокоточный цифровой датчик предназначен для измерения деформации (удлинения) образца;

  • Совмещает в себе тросиковый датчик с оптическим энкодером;

  • Подключение кабелем к блоку управления;

  • Рабочий температурный диапазон -30…+70.


Пульт оператора выносной.

Пульт оператора выносной..png








  • Назначение:

  • Управление подвижной траверсой – движение «Вверх», «Вниз»;

  • Управление гидравлическими захватами – «Зажать», «Ослабить»;

  • Позволяет управлять процессом установки образца в захватах, находясь в непосредственной близости от нагружающего устройства.

Сопроводительная документация.

  • паспорт;
  • гарантийный талон;

  • руководство по эксплуатации;

  • инструкция оператору;

  • оригинал свидетельства о первичной поверке оборудования;

  • копия действующего свидетельства об утверждении средств измерений;

  • копия документа таможенного союза декларации о соответствии EAС.

На все модификации предоставленных выше машин:

  1. Первичная поверка в ФБУ «ЦСМ».

  2. Предпочтительные условия оплаты:

  3. 100% авансовый платеж;

  4. 70% - авансовый платеж / 30% - окончательный платеж.

  5. Гарантийный срок – от 12 до 36 месяцев.

  6. Доставка: в адрес Заказчика осуществляется по предварительному согласованию с менеджером.

  7. Пуско-наладочные работы, шеф-монтаж.

ИСПОЛНЕНИЕ – КОМПЬЮТЕРИЗИРОВАННАЯ

Комплект поставки

В дополнении к базовой комплектации:

1.

Компьютеризированная система измерений.

Компьютеризированная система измерений..png(Программное обеспечение MTest)

Программное обеспечение MTest.png

Данной системой оснащается машина типа РГМ-М. В систему входит:

- пульт оператора гидростанцией;

- персональный компьютер;

- принтер;

- набор специальных кабелей;

-  модули сбора показаний датчиков и согласования интерфейсов;

- специальное программное обеспечение MTest (разработка ООО «МЕТРОТЕСТ»).

Функциональные возможности программы:

  • Построение графиков «Нагрузка – Перемещение», «Нагрузка – Время», «Перемещение - Время», в режиме реального времени;

  • Определение текущего и максимального значения нагрузки и деформации приложенной к образцу;

  • Определение текущей скорости нагружения (кН/с);

  • Сохранение результатов испытания/серии испытаний для дальнейшей обработки;

  • Экспорт результатов испытания в Excel для возможности анализа данных за пределами программного комплекса;

  • Редактор графиков для возможности ручной коррекции/анализа контрольных точек испытания;

  • Калибровка датчиков испытательной машины в диалоговом режиме;

  • Автоматическая цифровая защита от перегрузки и аварийных ситуаций.

  • _______________________________________

  • Внесение ГОСТ по техническому заданию заказчика;

  • Возможность подключения экстензометра.



2.

Сопроводительная документация.


- паспорт;

- гарантийный талон;

- руководство по эксплуатации;

- инструкция оператору;

- программа MTest. Руководство пользователя (также программное обеспечение + документация по программе на CD носителе)

-оригинал свидетельства о первичной поверке оборудования;

-копия действующего свидетельства об утверждении средств измерений;

- копия документа таможенного союза декларации о соответствии
