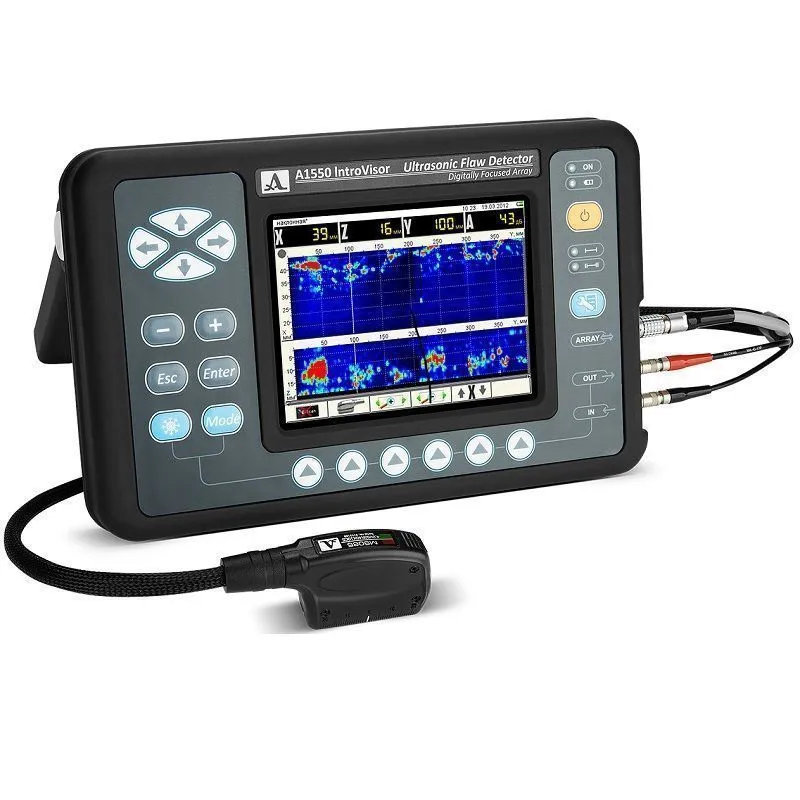

Высокочастотный ультразвуковой томограф А1550 IntroVisor

Универсальный портативный ультразвуковой томограф обеспечивает визуализацию внутренней структуры объекта контроля в виде наглядного и достоверного изображения сечения в режиме реального времени

Цена по запросу


Параметр Значение
Размер томограммы 256 x 256 точек
Шаг реконструкции томограммы 0,1 – 2,0 мм
Диапазон устанавливаемых рабочих частот ультразвука 1 – 10 МГц
Диапазон перестройки скорости ультразвука 1 000 – 10 000 м/с
Диапазон перестройки усиления приемника 0 – 100 дБ
Диапазон измерений глубины залегания дефекта (по стали) с прямыми преобразователями:
S3568 2.5A0D10CL 7 – 7 200 мм
D1771 4.0A0D12CL 2 – 7 200 мм
Диапазоны измерений глубины залегания дефекта (по стали) с наклонными преобразователями:
S5182 2.5A65D12CS 2 – 1 600 мм
S5096 5.0A70D6CS 2 – 1 300 мм
Диапазоны измерений глубины залегания дефекта (по стали) с цифрофокусируемыми антенными решетками продольных волн:
М9060 4.0V0R40X10CL 7 – 300 мм
М9171 4.0V0R26X10CL 2 – 300 мм
Диапазон измерений глубины залегания дефекта (по стали) с цифрофокусируемыми антенными решеткам поперечных волн М9065, M9070 2 – 300 мм
Тип дисплея (разрешение) TFT (640 x 480)
Источник питания литиевый аккумулятор
Номинальное значение напряжения питания 11,1 В
Время непрерывной работы от аккумулятора, не менее 7,5 ч
Габаритные размеры электронного блока 260 х 166 х 80 мм
Масса электронного блока 1,8 кг
Диапазон рабочих температур от -10 до +55ºC

Наименование
A1550 IntroVisor - электронный блок УЗ дефектоскопа
Съемный аккумулятор LiPOl 8,0 Ач-11,1В
Цифрофокусируемая антенная решетка М9065 4.0V60R40X10CS
Цифрофокусируемая антенная решетка M9170 4.0V70R26X10CS
Цифрофокусируемая антенная решетка М9060 4.0V0R40X10CL
Кабель LEMO-LEMO одинарный 1,2 м
Преобразователь S3568 2.5A0D10CL

Преобразователь S5182 2.5A65D12CS

Преобразователь S5096 5.0A70D6CS
Сетевой адаптер с кабелем 220В-15В
Кабель USB A-Micro B
Компакт-диск с документацией и ПО
Чехол Е14
Гель УЗ  -30°C...+100°C, 0,1 кг
Калибровочный образец V2/25
