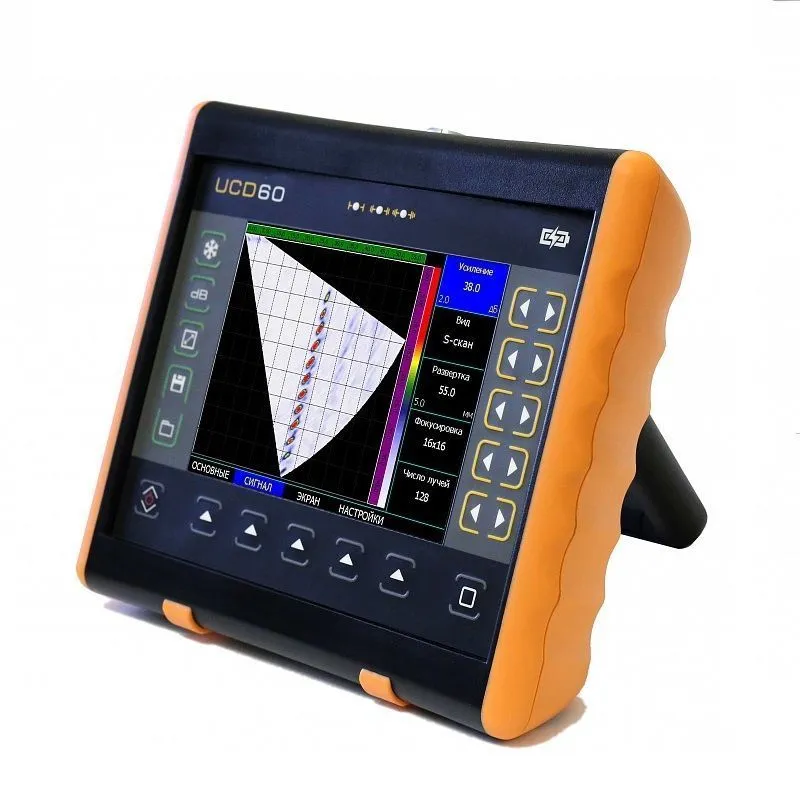

УСД 60 ФР - Новый ультразвуковой дефектоскоп на фазированных решётках

Новый ультразвуковой дефектоскоп УСД-60 ФР, сочетает в себе возможности классических фазированных решеток с достижениями технологии цифровой фокусировки сигнала.

  • Официальный дилер НПЦ "Кропус"
  • Гарантийное обслуживание
  • Доставка за наш счёт (курьером до дверей)
  • Демонстрация с выездом в Ваш город
Цена по запросу

Технические характеристики ультразвукового дефектоскопа на фазированных решётках УСД-60 ФР

  • Развертка:
    мин.: 0–5 мм (сталь),
    макс.: 0–400 мм (сталь) с шагом 0,1 / 1 / 5 / 10 мм
  • Диапазон скоростей: 1000–9999 м / с
  • Демпфирование сигнала: 25 ом / 50 ом / 1000 ом
  • Входной импеданс: 50 ом / 600 ом
  • Зондирующий импульс: радиоимпульс, ± 50 В с регулируемой частотой и длительностью
  • Частота повторений ЗИ: от 20 до 400 Гц
  • Усилитель: широкополосный 0,4–20 МГц (– 6 дБ) с настраиваемыми узкополосными фильтрами
  • Диапазон регулировки усиления:100 дБ, с шагом 0,5; 1; 2 или 6 дБ
  • Временная регулировка чувствительности (ВРЧ): 2D ВРЧ (режим автоматического выравнивания чувствительности)
  • Режимы работы:

    • классический дефектоскоп,
    • дефектоскоп с ФАР
    • Детектирование:положительная или отрицательная полуволна, полное, радиосигнал, S-скан, В-скан, C-скан, D-скан, TOFD
    • Зоны контроля: две независимые зоны, индивидуальная логика определения дефектов.
    • Автоматическая сигнализация дефектов (АСД): световая для каждой зоны и звуковая,индивидуальная логика определения дефекта в зоне
    • Режимы работы АСД: Задаются для каждой зоны
    • Измерение временных интервалов: от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по пику сигнала
      Измерение амплитуды в процентах от высоты экрана,в дБ относительно уровня порога в зоне,расчет эквивалентной площади отражателя по АРД
    • Дисплей: высококонтрастный TFT 640 × 480 точек; 135 × 100 мм
    • Память: 500 настроек с А-сигналом,5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
    • Интерфейс: USB
    • Вход датчика пути:одно- или двухкоординатный оптический энкодер
    • Время автономной работы: 8-10 часов от встроенного аккумулятора
    • Диапазон рабочих температур:от –30 до 55 °C
    • Размер (В × Ш × Д):200 мм × 230 мм × 85 мм
    • Масса:1,4 кг с аккумуляторами
    Для получения технических характеристик УСД-60 ФР позвоните по номеру +7 (3452) 606 - 494 или отправьте запрос на почту info@nd-testing.ru или через форму>>

    Комплектация ультразвукового дефектоскопа на фазированных решётках УСД-60 ФР

    Состав комплекта :
    Артикул Наименование Кол-во
    62512 электронный блок УСД-60ФР со встроенным Li-ion аккумулятором 1
    предустановленное ПО - "Классический УЗ дефектоскоп" 1
    предустановленное ПО - "УЗ дефектоскоп с ФАР" 1
    39015 блок питания сетевой 15В / 220В 1
    60111 защитный чехол с блендой и креплением на корпусе оператора 1
    16-ти элементный преобразователь с ФАР (по выбору) 1
    Призма для ФАР наклонная 55град. 1
    Призма для ФАР прямая 1
    50211 кабель Lemo00-Lemo00 1,5м 2
    15183 Преобразователь ультразвуковой П111-2,5-К12 1
    15282 Преобразователь ультразвуковой П111-5-К6 1
    15111 Преобразователь ультразвуковой П121-2,5-40 1
    15216 Преобразователь утразвуковой П121-5-65 1
    20250 Кабель USB для связи с ПК 1
    Программное обеспечение на CD-диске 1
    Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) 1
    60120 Кейс для переноски 1

    Для получения сведений о комплектации УСД-60 ФР позвоните по номеру +7 (3452) 606 - 494 или отправьте запрос на почту info@nd-testing.ru или через форму>>
