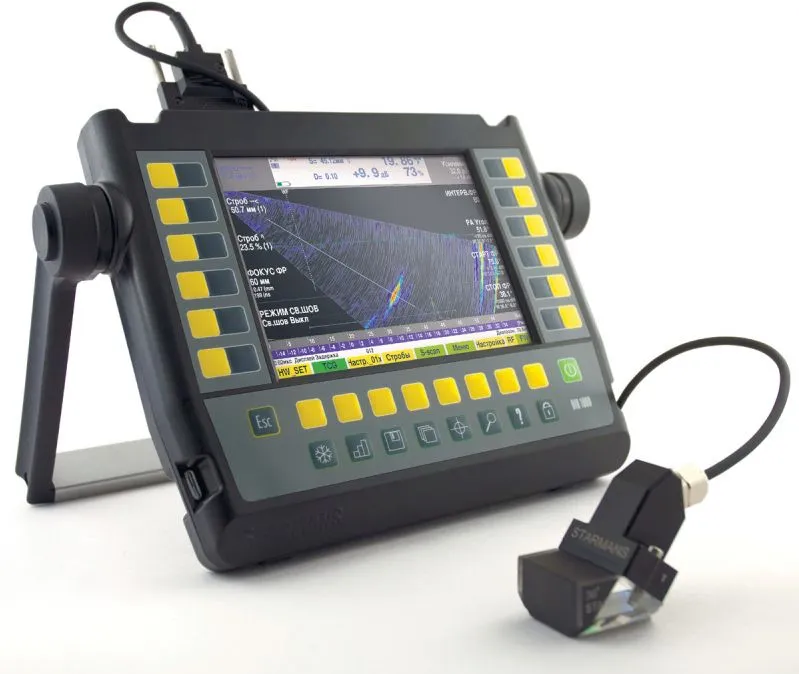

DIO 1000 PA Ультразвуковой дефектоскоп на фазированных решётках

Ультразвуковой дефектоскоп DIO 1000PA - это высокочастотный ультразвуковой дефектоскоп премиум класса с функцией контроля фазированными решетками.

Цена по запросу

ОБЩИЕ ХАРАКТЕРИСТИКИ ДЕФЕКТОСКОПА НА ФАЗИРОВАННЫХ РЕШЕТКАХ

Экран:

Цветной TFT, 1024 pix (Ш) х 768 pix (В)

Частота обновления экрана:

минимум 60 Гц

Размеры экрана:

99x130 мм

Частота стробирования:

50 МГц, 200 МГц, 12-бит

Диапазон температур эксплуатации:

-20 °C - 60 °C

Температура складирования:

-40 °C - 70 °C

Питание от сети:

Сеть переменного тока: 100-120 В, 200-240 В, 50-60 Гц

Аккумулятор:

Встроенная и внешняя заряжаемая LiIon батарея - 3.6 В, 16 Ач

Рабочее время батареи:

не менее 10 часов, в зависимости от регулировки яркости дисплея.

Клавиатура:

Мультифункциональная

Поддержка языков:

Русский, English, Japan, Czech, Turkish, Chinese, German.Выбор по меню, возможность дополнения языков пользователем

Память:

16 ГБ

Размеры:

224х188x34 мм

Масса:

0.74кг + 0.54 кг батарея

Требования к ПК:

ПК, работающий под Microsoft Windows Vista, Microsoft Windows XP, Microsoft Windows 2000, Microsoft Windows 7

Гарантийный срок:

Гарантия на 2 года (батарея не входит в гарантию). Возможность трёхлетней гарантии опционально.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЕФЕКТОСКОПА НА ФИЗИРОВАНЫХ РЕШЁТКАХ



Режим традиционного дефектоскопа

Режим фазированной решетки

Разъёмы для подключения преобразователей

Lemo 00

 Molex

Режимы отображения

A, A+B-scan, A+TOFD, A+Beam shape

A, A+B-scan, A+S-scan, A+L-scan, A+C+S-scan, Weld manager

Коммуникационные порты

USB, RS-232, Ethernet, Wireless Ethernet (позаказу), Bluetooth (позаказу)

 USB, RS-232, Ethernet, Wireless Ethernet (позаказу), Bluetooth (позаказу)

Вход B-scan

сигнал от энкодера A, B, старт, TTL 5 В, питание энкодера – переключаемое 5 В

 сигнал от энкодера A, B, старт, TTL 5 В, питание энкодера – переключаемое 5 В

Диапазон устанавливаемых скоростей ультразвука

От 100 до 15240 м/с в стали

 От 100 до 15240 м/с в стали

Рабочие частоты

0.5 МГц - 30 МГц при -3 дБ

 0.5 МГц - 15 МГц

Задержка

от -10 до 4800 мс

 от -10 до 4800 мс

Диапазон регулировки усиления (чувствительности) ультразвукового канала

111 дБ макс. и опорное усиление, регулировка с шагом по выбору 6 дБ, 1 дБ, 0.5 дБ и 0.1 дБ

 32 дБ макс. и опорное усиление, регулировка с шагом по выбору 6 дБ, 1 дБ, 0.5 дБ и 0.1 дБ

Дискретность измерения толщины

0.01 мм по стали

 0.01 мм по стали

Диапазон измерения толщины

от 1 мм до 29 000 мм по стали

 от 1 мм до 29 000 мм по стали

Демпфирование

от низкого (100 В) до макс. (400 В) 50, 57, 200, и 1000 Ом

 активное

Фильтры:

Широкополосный, узкополосный или переключаемые полосовые фильтры - 1 МГц, 2 МГц, 2.25 МГц, 4 МГц, 5 МГц, 10 МГц

 Широкополосный, узкополосный или переключаемые полосовые фильтры - 1 МГц, 2 МГц, 2.25 МГц, 4 МГц, 5 МГц, 10 МГц

DAC (Кривая Амплитуда-Расстояние (АРК)

построение по 20 точкам, регулируемая по высоте

 построение по 20 точкам, регулируемая по высоте

Глубина (амплитуда) ВРЧ (динамический диапазон )

111 дБ (71 дБ непрерывно)

 111 дБ (71 дБ непрерывно)

Частота повторения зондирующего импульса

 от 10 до 20 000 Гц

 от 10 до 20 000 Гц

Угол ввода луча

от 0° до 90°, с шагом 0,1°

от -89° до +89°

Базовая комплектация ультразвукового дефектоскопа DIO 1000 PA:

dia 1000 pa

  • 1x Li-Ion аккумулятор (встраиваемый)

  • 1x Адаптер питания ( AC 80V~240V 50Hz/60Hz )

  • 1х Фазированная решетка PPA 4L16W-1610

  • 1х Призма для фазированной решетки WPA 36°-1610

  • 2x Кабель LEMO00-LEMO00

  • 1x Кабель USB

  • 1x USB Flash Disk 2GB - ПО и Инструкция по эксплуатации

  • 1x Алюминиевый ударопрочный кейс (черный или серебристый)

  • 1x Защитный чехол

  • 1x Наплечный ремень

  • 1x Ременные крепления для кейса

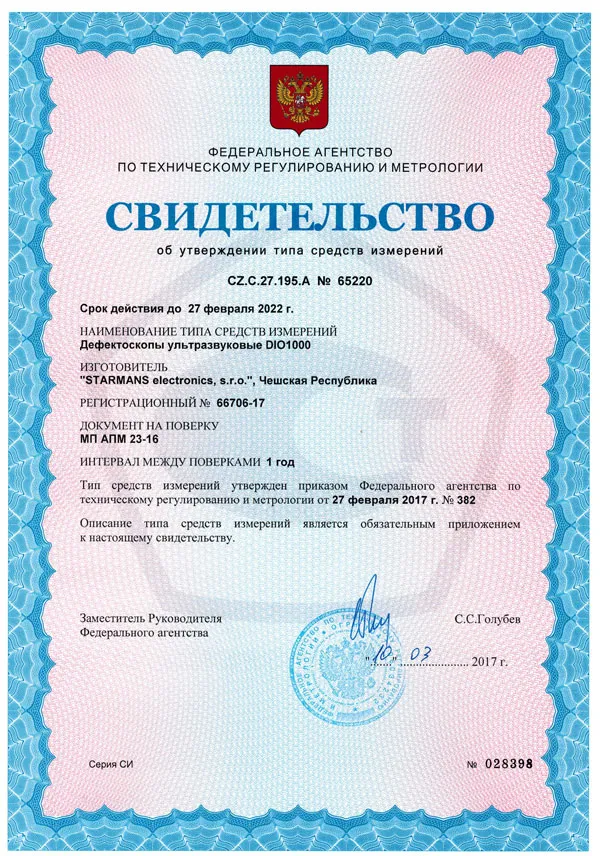

  • 1x Свидетельство поверки

  •  1х Руководство по эксплуатации (рус)

Дополнительно в комплектацию может быть включено большое количество различных преобразователей, аксессуаров, сканер TOFD, энкодеры и ЭМА-преобразователи.

Гарантийный срок 2 года!

Также Вы можете приобрести 1 дополнительный год гарантийного cрока.

 Ультразвуковой дефектоскоп DIO 1000 PA работает с любыми отечественными и зарубежными преобразователями.
