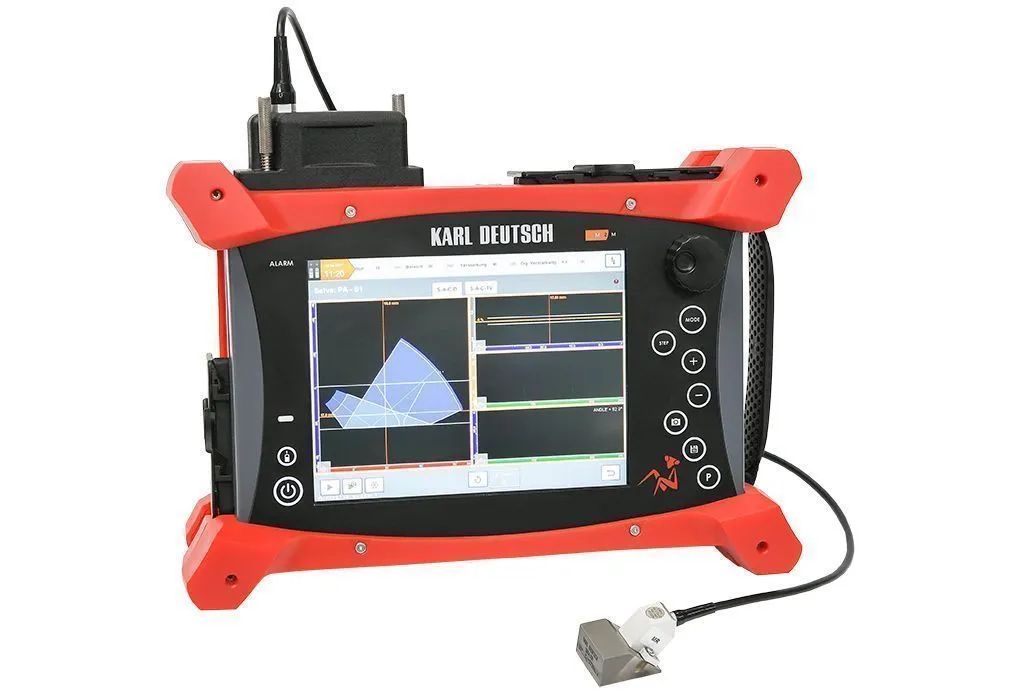

Mantis ультразвуковой дефектоскоп на фазированных решётках, c методом TOFD и TFM

  • УК метод на фазированных решётках
    секторное, линейное и комбинированное сканирование

  • Стандартные датчики
    эхо – импульсный, зеркально – теневой, эхо – теневой метод

  • TOFD
    дифракционно-временной метод контроля

  • TFM
    метод абсолютной фокусировки в реальном времени

Цена по запросу
Общие характеристики ультразвукового дефектоскопа Mantis

Д x Ш x В: 320мм x 220мм x 100мм
Рабочая температура: от -10°C до 45°C | 14°F до 113°F
Темп. хранения: -10°C до 60°C | 14°F до 140°F с батареей
Время работы: 4 часа (батарея с горячей заменой )
8.4‘’ высококонтрастный резистивный экран - 1024x768 px
Вес: 4,4 кг с батареей
IP65 согласно CEI60529
Ударопрочность согласно MIL-STD-810G

Стандартная фазированная решётка

Линейное сканирование, секторное сканирование, комбинированное
Максимальная активная апертура: 16 каналов
Расчеты фазированных решеток на листе, цилиндре, T* & Y*, насадках*
Метод фокусировки: глубина по вертикали, траектория звука, проекция
Линейные, матричные*, DLA и DMA* датчики
До 6 датчиков| До 8 групп | До 2048 законов фокусировок
Калькулятор CIVA фазированных решеток

TFM В РЕАЛЬНОМ ВРЕМЕНИ

Преобразование каналов: 16 до 64*
Максимальная частота обновления: до 80 кадров в сек
Макс количество точек реструктурированного изображения до 65k
Траектория звука: прямой (L или S), непрямой* и конвертированный режимы

ДАТЧИК ИМПУЛЬСОВ

64 канальная фазированная решетка:
Отриц. квадратный импульс, ширина: 35 нсек до 1250 нсек
Напряжение: 12V – 90V с шагом 1V
Макс. PRF: 12kHz до 20kHz*
UT-TOFD:
Отрицательный квадратный импульс, ширина: 35нсек до 1250нсек
Напряжение: 12V до 200V с шагом 1V
Макс. PRF: 12kHz до 20kHz*

ПРИЕМНИК

16 канальная фазированная решетка:
Входное сопротивление: 50Ω
Частота: 0.4 до 20MHz
Max. входящий сигнал: 2Vpp | TCG – ACG – DGS
Усиление: до 120dB (0.1dB шаг)
Перекрестные помехи между каналами < 50 dB
UT-TOFD:
Входное сопротивление: 50Ω
Частота: 0.6 до 25MHz
Max. входящий сигнал: 2Vpp
TCG – DAC программа калибровки
Усиление: до 120dB (0.1dB шаг)


ЦИФРОВОЙ ПРЕОБРАЗОВАТЕЛЬ
Оцифровка и суммирование в реальном времени по16 каналам
FIR фильтры
Вычисление среднего значения в реальном времени до x32
Выпрямленный, RF, огибающая
Разрешение: 16bits
Max. частота дискредитации: 100 MHz
Глубина оцифровки до 16k точек
Диапазон A-сканирования или максимальная задержка 65K точек

Оснастка захвата данных
A-Scan/Peak запись данных
FMC запись
Захват триггера по времени, результату, энкодеру
Макс. Поток данных 150 Мб/сек, 128Gb SD карта
Файл отчета по контролю до 10Gb
Передача данных посредством Ethernet
800% диапазон амплитуд

CAD и 3D моделирование
Калькулятор фазированных решеток в реальном времени
Базовая калибровка для стандартного оборудования УК
Калибровка угловых датчиков (угол, высота)
Калибровка скорости
Калибровка сканера
Калибровка амплитуды(TCG, DAC, DGS)
Дизайн датчиков | Дизайн и геометрия наклонных датчиков
Балансировка амплитуды
Геометрия контрол. запчастей: лист, цилиндр, T* & Y*, насадка*

Capture © прог. обеспечение с анализом и инструм. отчета – Free viewer
A-Скан, B-Скан, C-Скан, D-Скан, Эходинамика, Вид сверху, Вид сбоку, 3D вид
Анализ ворот
Совместимость с CIVA анализом и ENLIGHT
Диапазон амплитуд: 800%
Наложенная геометрия контролируемой части:
лист, цилиндр, T* или Y* секция, насадка*
Наложенная геометрия наклонных датчиков
Настраиваемый отчет о проведенном контроле

Входы энкодера: от 2 до 3 осей*
1 IPEX коннектор для датчика фазированной решетки –
может быть модернизировано сплитерами с 2 разъёмами 2 IPEX*
1 USB 2.0 + 1 USB 3.0 + 1 мини порт дисплея + 1 RJ45 Ethernet
* Опционально
2 LEMO 00 соединителя для УК-TOFD (1 PR – 1R)
1 внешний триггер
7 TTL входа\выхода

MANTIS выпускается в 3 экономичных вариантах: Adept, Expert и Master


MASTER
Основные характеристики
• 3-осевоекодирование
• 3D-слои в реальном времени
• 20kHz PRF
+ EXPERT основные характеристики
Типовые применения
• Толстые трубы, аустенитные швы,
контроль труднодоступных участков,
3D-фокусировка
• R&D
+ EXPERT типовые применения

EXPERT
Основные характеристики
• 3-осевоекодирование
• 3D-слои в реальном времени
• 20kHz PRF
+ ADEPT основные характеристики

Типовые применения
• Контроль насадок
• T-, K-, Y-соединения
+ ADEPT типовые применения

ADEPT
Основные характеристики

• PAUT + TOFD + PE + TFM
• Слои сварных швов
• CADимпорт
• Мульти группа
• Быстрый TCG/DAC/AVG
• Поставляется с CAPTURE для ПК
•CIVA и ENLIGHT совместимый
• Свободный просмотр данных
• Быстрая передача данных Ethernet + USB 3.0
• Уникальный дефектоскоп с TFM в реальном времени

Типовые применения
• Композиты, Тонкие трубы, Коррозия
• Контроль трудно доступных участков
