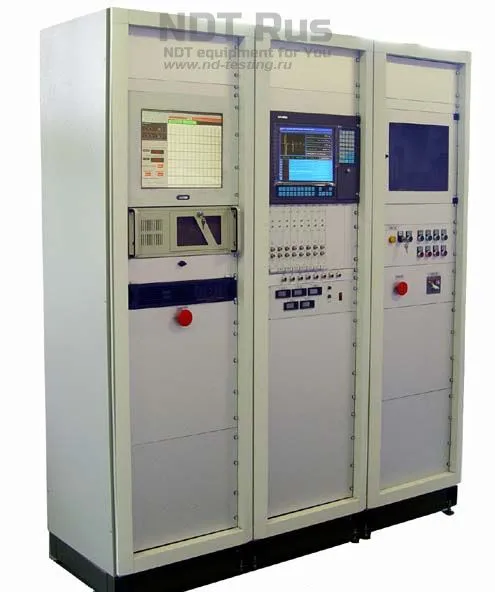

Универсальная ультразвуковая многоканальная установка серии УПНК с высокоскоростной обработкой данных

Новые многоканальные установки контроля серии УПНK V2.0
Сверхвысокопроизводительные многоканальные системы контроля с параллельной обработкой данных и управлением механикой в реальном времени

Цена по запросу

Основные технические характеристики установки

Многоканальный блок: 19" конструктив с возможностью установки до 8-ми каналов в одном корпусе. Максимальное число каналов - до 128
Внешний конструктив: 19" Rittal
Компьютеры: для управления процессом контроля, отображением сигналов в реальном времени и общего управления используются промышленные ПК с процессором PIV
Мониторы: 17" и 15" панельные промышленные ЖКИ мониторы
Операционная система: Windows 2000
Спецификация ультразвукового канала:


Развертка

мин.: 0 - 2,5 мкс
макс.: 0 - 1000 мкс

Задержка

от -4 мкс до 998 мкс

Демпфирование

50 ом / 1000 ом (до 25 ом в совмещенном режиме)

Входной импенданс

50 ом / 600 ом

Зондирующий импульс

прямоугольный, амплитудой не менее 200 В,
с изменяемой длительность от 33 до 500 нс,
с шагом 16 нс

Частота повторений ЗИ

от 50Гц до 10 КГц

Усилитель

широкополосный 0.5-25 Мгц
диапазонные аналоговые и цифровые фильтры

Диапазон регулировки усиления

110 дБ

Временная Регулировка Чувствительности (ВРЧ)

диапазон до 90 дБ
с построением кривой по 10 опорным точкам

Детектирование

положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки)

Отсечка

компенсированная, 0 - 80% высоты экрана

Зоны контроля

две независимых зоны АСД + зона иммерсионной
синхронизации. Начало и ширина зон
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%. Возможность увеличения числа зон до 8-ми.

Измерение временных интервалов

от 0 до первого сигнала в зоне или между
сигналами в зонах, по переходу сигнала через 0,
частотный и корреляционный метод

Разрешающая способность

для временного метода - 0,5нс
для частотного и корреляционного метода - 0,25 нс

Интерфейс

специальная высокоскоростная шина связи с ПК

Разъемы преобразователей

2 СР50 / BNC
