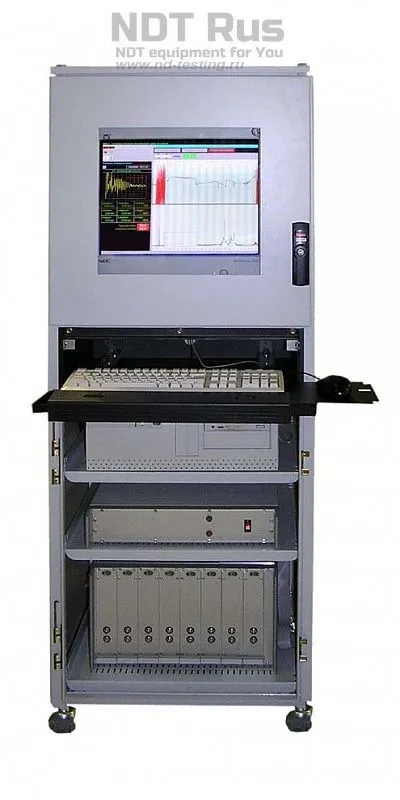

Универсальная ультразвуковая многоканальная установка для автоматизации неразрушающего контроля серии УПНК

Многоканальные установки контроля серии УПНК. Высокопроизводительные многоканальные системы контроля с параллельной обработкой всех каналов в реальном времени

Цена по запросу

Основные технические характеристики установки

Многоканальный блок дефектоскопа
19" конструктив с возможностью установки до 8-ми каналов в одном корпусе.
Максимальное число каналов - до 32-х
Внешний конструктив
19" стойка Schroff Proline IP55
Компьютер
для внешнего управления используется компьютер в специальном исполнении на базе процессора Pentium IV
Монитор
19" монитор с разрешением 1600х1400
Операционная система
Windows 2000

Спецификация ультразвукового канала дефектоскопа

    Развертка
    мин.: 0 - 2.9 мм (сталь); 0 - 1 мкс
    макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс
    Диапазон скоростей
    1000 - 9999 м/с
    Задержка
    от -0,5 мкс до 996 мкс
    Задержка в призме
    0 - 100 мкс
    Демпфирование
    50 ом / 1000 ом (до 25 ом в совмещенном режиме)
    Входной импенданс
    50 ом / 600 ом
    Зондирующий импульс
    прямоугольный, амплитудой 200 В,
    с изменяемой длительность от 50 до 500 нс,
    с шагом 25 нс
    Частота повторений ЗИ
    до 1000 Гц
    Усилитель
    широкополосный 0.5-15 МГц (-6 дБ)
    диапазонные фильтры на 1.25, 2.5, 5 и 10 МГц
    Диапазон регулировки усиления
    110 дБ
    Временная Регулировка Чувствительности (ВРЧ)
    диапазон до 90 дБ, 12 дб/мкс
    с построением кривой по 10 опорным точкам
    введенным вручную или от контрольных отражателей
    Детектирование
    положительная или отрицательная полуволна,
    полное, радиосигнал (во всем диапазоне развертки)
    Отсечка
    компенсированная, 0 - 80% высоты экрана
    Зоны контроля
    две независимых зоны, начало и ширина
    изменяются во всем диапазоне развертки,
    уровни порогов задаются от 0 до 95%
    высоты экрана при детектировании и
    от -95% до +95% при радиосигнале с шагом
    1%, индивидуальная логика определения дефектов
    Автоматическая Сигнализация Дефектов (АСД)
    световая для каждой зоны отдельно/звуковая
    Режимы работы АСД
    дефект в первой зоне,
    дефект во второй зоне,
    дефект в первой и во второй зонах,
    дефект в одной из зон,
    по АРК - сравнение сигнала в первой
    зоне с кривой амплитуда-расстояние
    Измерение временных интервалов
    от 0 до первого сигнала в зоне или между
    сигналами в зонах, по фронту или по максимуму
    сигнала
    Разрешающая способность
    3.125, 6.25, 12.5 или 25 нс в зависимости
    от выбранного частотного диапазона
    Измерение амплитуды
    в процентах от высоты экрана,
    в дБ относительно уровня порога в зоне,
    в дБ относительно опорного сигнала,
    в дБ относительно кривой амплитуда-расстояние
    Интерфейс
    специальная высокоскоростная шина для связи с ПК
    Разъемы преобразователей
    2 СР50 / BNC
    Рабочее напряжение питания
    4 - 10 В DC
    Потребляемая мощность
    Максимум 5 W, в зависимости от
    установленных параметров
    Диапазон рабочих температур
    от -20 C до +50 C
    Размер (В x Ш x Д)
    225 мм x 160 мм x 45 мм
