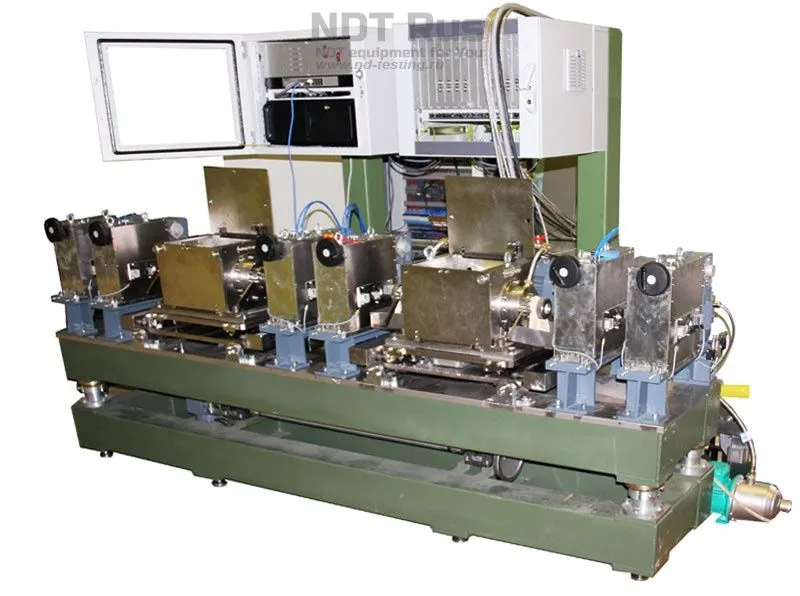

УКВ-25 Новая автоматизированная высокопроизводительная ротационная система ультразвукового контроля труб диаметром 10-25мм

УКВ-25 Автоматизированная ротационная система ультразвукового контроля тонкостенных труб ∅10-25мм из коррозионностойких сталей (изготовлена в  августе 2013 г. для ОАО "Синарский трубный завод").

Цена по запросу

Основные технические характеристики

Наружний диаметр труб
10 - 25 мм
Толщина стенки
от 0,2 до 3 мм
Длина труб
от 3 до 31 м
Шероховатость поверхности Ra
не более 2,5
Количество каналов контроля

Спецификация каналов контроля
4 - для контроля продольных и поперечных дефектов;
2 - для контроля толщины стенки, наружнего и внутреннего диаметра;
1 - для температурной компенсации измерений;
1 - резервный
Усилитель
широкополосный 1-20 МГц
Допустимые колебания скорости трубы при контроле
5%
Время настройки и калибровки установки при смене диаметра
не более 60 мин
Длина неконтролируемых концов труб
не более 50мм
Параметры выявляемых дефектов
риска на наружной и внутренней поверхности
длиной от 3 мм, глубиной 3% от толщины стенки, но не менее 0,015мм
Абсолютная погрешность измерения наружного диаметра
±1 %
Абсолютная погрешность измерения толщины стенки
±1 %
Погрешность измерения координат по длине трубы
± 15 мм
Длина неконтролируемых концов труб
50 мм
Максимальная частота вращения ротационного блока
3000 об/мин
Скорость продольной подачи трубы
0,1-0,5 м/сек
Иммерсионная жидкость
дистил. вода
