УКСШ-55 Автоматизированная система ультразвукового контроля кольцевых сварных соединений труб

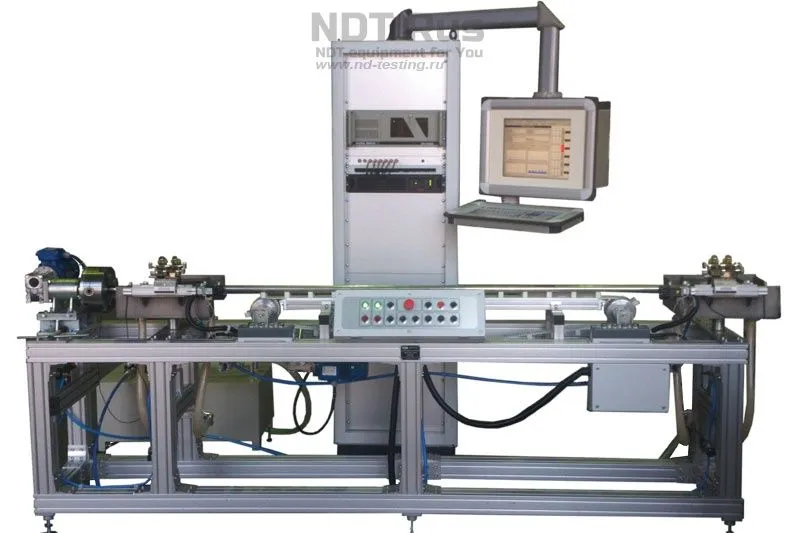

УКCШ-55 Автоматизированная система ультразвукового контроля кольцевых сварных соединений труб ∅36мм из коррозионностойких сталей (поставлена в февраля 2012 г. для ОАО "Элемаш").

Цена по запросу

Основные технические характеристики

    Диаметр контролируемых труб
           36 мм
    Толщина стенки трубы
    5 мм
    Материал контролируемой трубы
    08Х18Н10Т
    Обнаруживаемый дефект
    торцевое сверление ∅ 2,5мм
    Границы относительной погрешности измерения размеров дефектов
    ± 10 %
    Время установления рабочего режима
    не более 15 мин
    Режим работы установки
    автоматический
    Габаритные размеры ВхШхД
    2500 х 1500 х 4000 мм
    Масса
    1000 кг

Спецификация акустического блока

    Тип
            2 иммерсионные ванны с преобразователями
    Количество каналов контроля
    4 канала дефектоскопии + 2 канала позиционирования преобразователя

Спецификация электронного блока

    Тип дефектоскопа
    УМД-8
    Максимальное количество каналов

    Форма импульсов возбуждения
    радиоимпульс
    Частота посылок импульса возбуждения
    100 - 2000 Гц
    Частотный диапазон
    1- 15 МГц
    Диапазон регулировки усиления
    110 дБ
