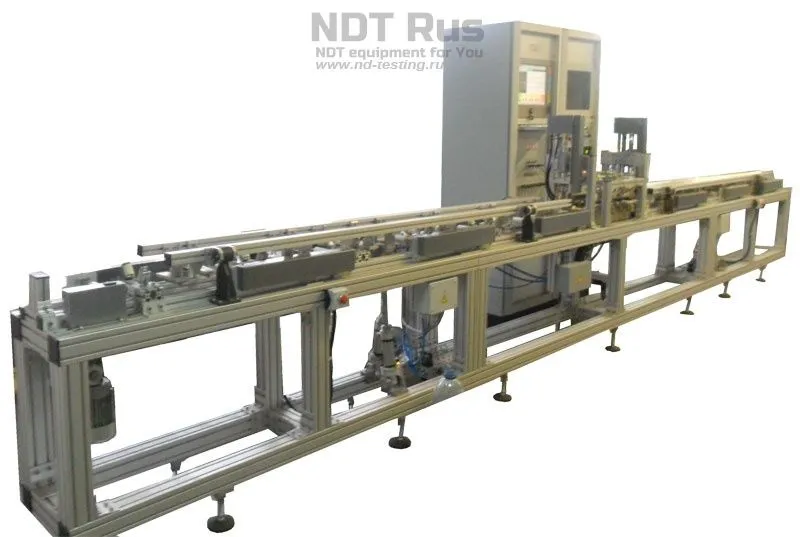

УКШТ-1 Новая автоматизированная система ультразвукового контроля шестигранных труб

УСКТ-2 8-канальная автоматизированная ультразвуковая система контроля особотонкостенных труб (запущена в ноябре 2005 г. на ОАО "Синарский трубный завод" г. Каменск-Уральский).

Цена по запросу

Основные технические характеристики

    Внутренний вписанный диаметр контролируемых труб
    40 - 100 мм
    Толщина стенки труб
    от 0,8 до 3 мм
    Длина труб
    от 1 до 3,5 м
    Шероховатость поверхности Ra
    не более 2,5
    Отклонение от прямолинейности труб
    не более 1,5 мм/м
    Количество каналов контроля

    Спецификация каналов контроля
    2 - для контроля продольных  дефектов;
    2 - для контроля поперечных дефектов
    Усилитель
    широкополосный 1-15 МГц
    Частота посылок импульса возбуждения
    100 - 2000 Гц
    Допустимые колебания скорости трубы при контроле
    5%
    Время настройки и калибровки установки при смене диаметра
    не более 60 мин
    Длина неконтролируемых концов труб
    не более 30мм
    Параметры выявляемых дефектов
    риска на наружней и внутренней поверхностях
    длиной не менее 4мм и глубиной от 0,05 мм
    Скорость продольной подачи трубы
    100 мм/сек
    Иммерсионная жидкость
    специально подготовленная. вода
