УКД-1200 Новая автоматизированная система ультразвукового контроля дисков диаметром до 1 200мм

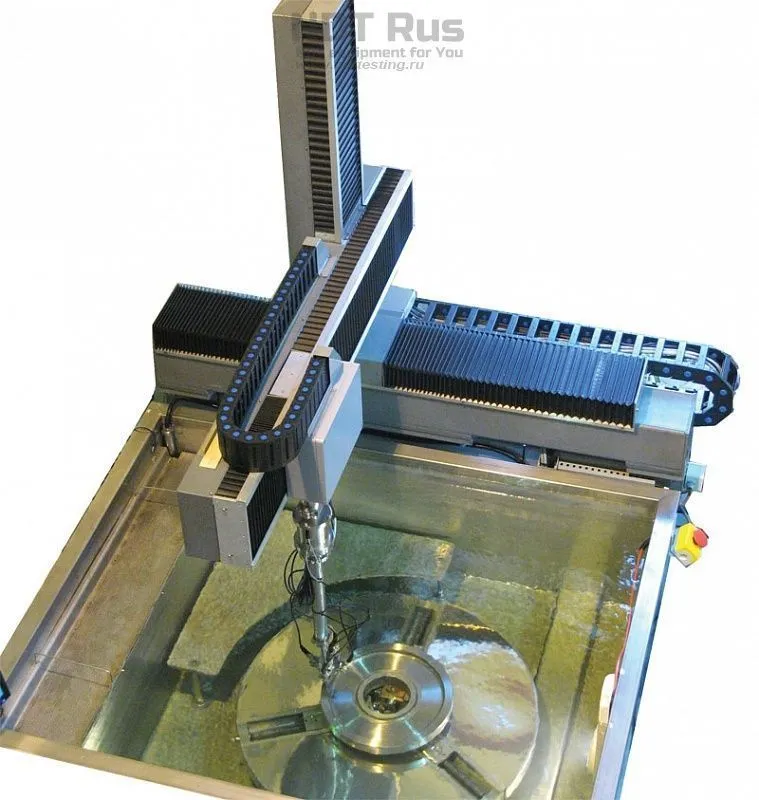

УКД-1200 Автоматизированная система ультразвукового контроля авиационных дисков ∅до 1 200мм (поставлена в августе 2013 г. на ОАО "Пермский моторный завод")

Цена по запросу
Основные технические характеристики

Диаметр контролируемых дисков
до1 200 мм
Толщина контролируемых дисков
5 - 300 мм
Частота вращения планшайбы
1 – 50 об/мин, с плавной регулировкой и индикацией
Диапазон перемещения по оси Х
800 мм
Диапазон перемещения по оси Y
800 мм
Диапазон перемещения по оси Z
600 мм
Диапазон вращения по оси A
± 40 °
Диапазон вращения по оси B
± 120 °
Диапазон вращения по оси W
± 360 °
Скорость перемещения по осям X, Y, Z
0,1 - 200 мм/c
Скорость перемещения по осям A, B
0,1 - 20 °/с
Повторяемость по осям
не хуже ± 0,05 мм / ± 0,05 °
Дискретность позиционирования
± 0,01 мм / ± 0,01 °
Спецификация акустического блока

Тип
иммерсионная ванна с установленным сканером
Подача акустической жидкости
по замкнутому циклу посредством насосной станции и приемного бака с поддержкой заданной температуры жидкости
Количество каналов контроля
2
Спецификация электронного блока

Амплитуда импульса возбуждения
± 200 В
Форма импульса возбуждения
радиоимпульс
Регулировка длительности импульса
возбуждения
0,5 - 5 периодов
Частота посылок импульса возбуждения
100 - 2000 Гц
Частотный диапазон
0,5 - 25 МГц
Диапазон регулировки усиления
110 дБ
Дискретность регулировки усиления
0,25 дБ
Зоны контроля
Две независимые, одна для синхронизации иммерсионного контроля
Дискретность установки зон контроля
10 нс
АЦП
10 бит, 100 МГц
Диапазон ВРЧ
40 дБ
