УКВ-50 Новая автоматизированная ротационная система ультразвукового контроля труб диаметром 20-50мм

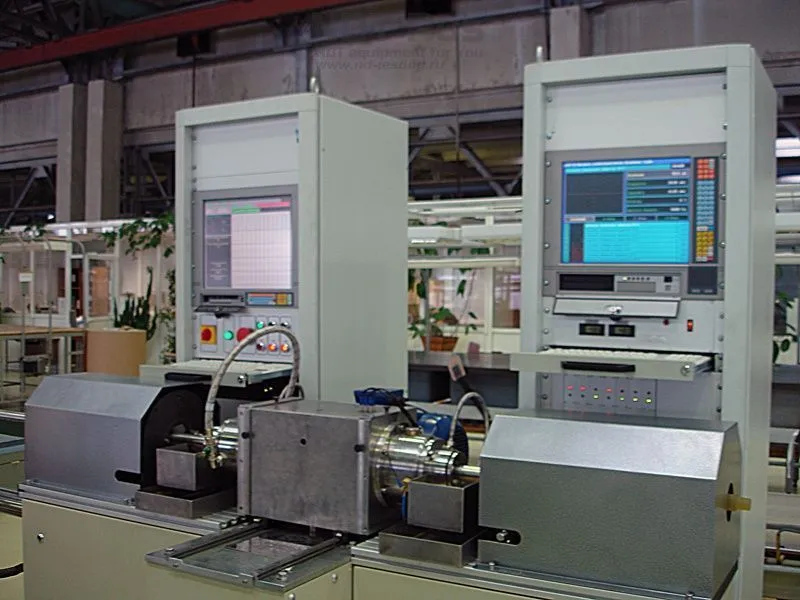

УКВ-50 Автоматизированная ротационная система ультразвукового контроля тонкостенных труб диам. до 50мм  из коррозионностойких сталей (запущена в декабре 2009 г. на ОАО "Элемаш").

Цена по запросу

Основные технические характеристики

    Наружний диаметр труб
    20 -50 мм
    Толщина стенки
    от 0,3 до 7 мм
    Длина труб
    от 1,7 до 12 м
    Шероховатость поверхности Ra
    не более 2,5
    Количество каналов контроля

    Спецификация каналов контроля
    4 - для контроля продольных и поперечных дефектов;
    2 - для контроля толщины стенки, наружнего и внутреннего диаметра;
    1 - для температурной компенсации измерений;
    1 - резервный
    Усилитель
    широкополосный 1.5-15 МГц
    Параметры выявляемых дефектов
    риска на наружной и внутренней поверхности
    длиной от 3мм, глубиной 5% от толщины стенки, но не менее 15мкм
    Абсолютная погрешность измерения наружного диаметра
    ±1 %
    Абсолютная погрешность измерения толщины стенки
    ±1 %
    Абсолютная погрешность измерения внутреннего диаметра
    ±3 %
    Длина неконтролируемых концов труб
    50 мм
    Максимальная частота вращения ротационного блока
    1500 об/мин
    Скорость продольной подачи трубы
    до 4м/мин
    Иммерсионная жидкость
    дистил. вода
    Габаритные размеры установки (ВХГхШ)
    2200х1400х2000 мм
    Масса установки
    300 кг
