АКП-16 Автоматизированная высокопроизводительная система ультразвукового контроля сортового проката диаметром 20-50 мм

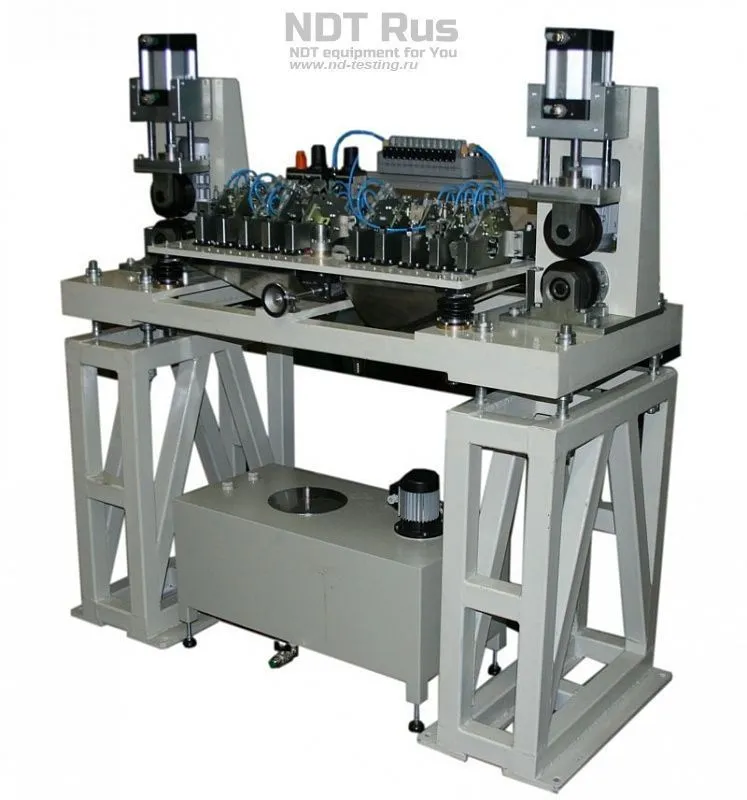

АКП-16 Автоматизированная система ультразвукового контроля прутка (запущена в декабре 2010 г. на ОАО "Позис").

Цена по запросу

Основные технические характеристики

    Диаметр контролируемых прутков
    20 - 50 мм
    Длина прутков
    до 12 м
    Максимальная кривизна прутков
    не более 1 мм/м
    Класс поверхности прутков
    h11 гр.Б
    Максимальная производительность
    до 1 м/с
    Длина неконтролируемых концов
    не более 50 мм
    Наличие  загрузки/выгрузки
    есть
    Предельная чувствительность
    0,8 мм2
    Питание
    3-х фазная сеть переменного тока 380 В
    Потребляемая мощность
    не более 15 кВт
    Габаритные размеры установки (ВхГхШ)
    2200 х 1600 х 2000 мм (без загрузки/выгрузки)
    Масса установки
    500 кг (без загрузки/выгрузки)
    Диапазон рабочих температур
    от 10 до 40 °C

Спецификация акустического блока

    Тип
    16-ти канальный блок с пневматическим прижимом преобразователей. Твердосплавные износостойкие контактные пластины
    Преобразователи
    щелевые р/с типа, 5МГц
    Контактная жидкость
    индустриальное масло

Спецификация электронного блока

    Архитектура канала
    УПНК v2.0
    Компьютеры
    Промышленные ПК на базе многоядерной архитектуры
    Мониторы
    промышленные панели  с классом защиты IP65
    Частотный диапазон
    0,6 - 20 МГц
    Диапазон регулировки усиления
    110 дБ
    Зондирующий импульс
    меандр, ±200 В с регулируемым числом полупериодов
    Количество каналов контроля
    16 независимых каналов
